COMPRESSEOR, HERMITIQUE, A PISTON, série AE, TECUMSEH, AE4440AS, AEA4440AES (AE4440AS), AE234-KS-77, 1/3 HP, ++BIG, HBP – Contre-pression élevée, 220V ~ 60Hz, R-12, présentoire 2 portes

Category: compressor
written by www.mbsm.pro | 13 January 2021

Spécifications du produit

Performance

État Tension d’essai (R) Btu / h (R) kcal / h (R) W (I) W (E) Btu / Wh (E) kcal / Wh W / W TEMP ÉVAP COND TEMP TEMPÉRATURE AMBIANTE RETOUR GAZ TEMP. LIQUIDE
ASHRAE 220V ~ 60HZ 4100 1033 1202 625 6,56 1,65 1,92 7,2 ° C (45 ° F) 54 ° C (130 ° F) 35 ° C (95 ° F) 35 ° C (95 ° F) 46 ° C (115 ° F)

Général

Température d’évaporation. Gamme : -6,7 ° C à 12,8 ° C (20 ° F à 55 ° F)
Couple moteur : Couple de démarrage élevé (HST)
Refroidissement du compresseur : Ventilateur

Mécanique

Poids : 11
Unité de mesure de poids : KG
Déplacement (cc) : 12.04
Type d’huile : N / A
Viscosité (cSt) : N / A
Charge d’huile (cc) : 0

Électrique

Gamme de tension (50 Hz) : N / A
Gamme de tension (60 Hz) : 187-242
Ampères à rotor bloqué (LRA) : 18
Intensité de charge nominale (RLA 50 Hz) : 0
Intensité de charge nominale (RLA 60 Hz) : 4
Max. Courant continu (MCC en ampères) : 0
Résistance du moteur (Ohm) – Principal : N / A
Résistance du moteur (Ohm) – Démarrage : N / A
Type de moteur : CSIR
Type de surcharge : N / A
Type de relais : N / A

Approbation de l’agence

N / A

8 produits trouvés



Compreseeur hermetique
AE4430AS
TYPE : COMPRESSEUR HERMITIQUE A PISTON
PUISSANCE: 1/3 CV
PRESSION: HP
FREON: R12
MARQUE: TECUMSEH


Compreseeur hermetique
AE4440AS
TYPE : COMPRESSEUR HERMITIQUE A PISTON
PUISSANCE: 1/3 CV
PRESSION: HP
FREON: R12
MARQUE: TECUMSEH


Compresseur hermetique
AE4448YS
TYPE : COMPRESSEUR HERMITIQUE A PISTON
PUISSANCE: 1/2 CV
FREON: R134A
MARQUE: TECUMSEH


Compresseur hermitique
AKM22AS
TYPE : COMPRESSEUR HERMITIQUE A PISTON
PUISSANCE: 3/4 CV
PRESSION: HP
FREON: R12
MARQUE: TECUMSEH


Compresseur hermitique
AKM26AS
TYPE : COMPRESSEUR HERMITIQUE A PISTON
PUISSANCE: 1 CV
PRESSION: HP
FREON: R12
MARQUE: TECUMSEH


Compresseur hermitique
AKM26YS
TYPE : COMPRESSEUR HERMITIQUE A PISTON
PUISSANCE: 1 CV
FREON: R134A
MARQUE: TECUMSEH


8 produits trouvés

Compresseur hermetique
AZ1355DS
TYPE : COMPRESSEUR HERMITIQUE A PISTON
PUISSANCE: 1/6 CV
FREON: R12
MARQUE: TECUMSEH


Compresseur hermitique
UAE4448YSKT
TYPE : COMPRESSEUR HERMITIQUE A PISTON
PUISSANCE: 1/2 CV
FREON: R134A
MARQUE: TECUMSEH



OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
Mbsm_dot_pro_private_PDF_AE4440ASTélécharger
Mbsm_dot_pro_private_PDF_AE4440AS_tecumseh_to_tecumseh_cross_refTélécharger
OLYMPUS DIGITAL CAMERA


GMCC, 9000BTU, 12000BTU, 18000BTU, 24000BTU, R22, Climatiseur Compresseur, rotatif T3, pH440G2CS-4KTS1 / pH440X3CS-4KTS1, 2Hp, 26000BTU, Compresseur Toshiba, A / C R22 220-240V / 50HZ / 1PH

Category: compressor
written by www.mbsm.pro | 13 January 2021



Description du compresseur GMCC Les compresseurs de

climatisation GMCC réduisent les coûts pendant toute la durée de vie du produit dans l’application.
Ils prennent en charge la conception de systèmes pour des performances à haut rendement et pour l’utilisation de réfrigérants alternatifs pour les applications HVAC commerciales, commerciales et industrielles légères telles que les unités de toit, les refroidisseurs, le refroidissement de processus, les unités emballées, etc.

GMCC Liste Modèle

Dépl.
Capacité
Condensateur
Pouvoir en mettre
Poids kg
Ensembles De paquets/Palette
HSM165V3UDZA

16.4(cm3/rev)
2845W
9710BTU
30/370μF-V
870W
12.3kg
80 ensembles/Palette
HSM215V3UDZA

21.4(cm3/rev)
3720W
12690BTU
40/370μF-V
1155W
12.7kg
60 ensembles/Palette
PH290M2C-4FT1
29.1(cm3/rev)
5100W
17400BTU
35/370μF-V
1645W
16.1kg
60 ensembles/Palette
PH310M2CS-4KUH
31(cm3/rev)
5510W
18800BTU
40/400μF-V
1710W
17.8kg
60 ensembles/Palette
PH340M2CS-4KU
34(cm3/rev)
5960W
20335BTU
50/400μF-V
1870W
17.8kg
60 ensembles/Palette
PH370G2CS-4KU1
37(cm3/rev)
6650W
22690BTU
50/400μF-V
2065W
18.6kg
48 ensembles/Palette
PH400G2CS-4KU1
39.8(cm3/rev)
7100W
24226BTU
50/400μF-V
2430W
20.2kg
48 ensembles/Palette
PH420G2CS-4KU1
42.3(cm3/rev)
7460W
25450BTU
50/400μF-V
2525W
20.2kg
48 ensembles/Palette
PH440X3CS-4KU1
43.5(cm3/rev)
7650W
26100BTU
50/400μF-V
2510W
22.2kg
48 ensembles/Palette
PH480X3CS-4MU1
47.9(cm3/rev)
8460W
28865BTU
55/400μF-V
2730W
25.2kg
48 ensembles/Palette



Informations de base

Numéro de modèle:  PH440X3CS-4MU1


Information additionnelle

Lieu d’origine:  Panyu, Guangzhou


Description du produit


Compresseur Toshiba GMCC A / C R22 220-240V / 50HZ / 1PH

Données du
compresseur Compresseur: PH440X3CS-4MU1
Réfrigérant: R22
Type de compresseur : Compresseur à moteur hermétique
Type de pompe:
Huile rotative préchargée: FV50S 900cm³ N.W
.: 22,2KG

Performance nominale
Alimentation: 220- 240V / 50HZ / 1PH
Capacité: 7650W
Entrée: 2510W

Conditions nominales
Température d’évaporation ARI : 7,2 ° C
Température de condensation: 54,4 ° C
Température du gaz de retour: 18,3 ° C
Temp du liquide: 46,1 ° C
Ambiante, air au-dessus: 35 ° C , 1m / s

Liste des accessoires standard
Couvre-
bornes Cache
-bornes Joint Écrou-Cache-borne
Écrou Joint
caoutchouc Grommet
ressort

  MODÈLE CAPACITÉ CONTRIBUTION FLIC EMBALLAGE CONDENSATEUR NO GW / PKG
W BTU / H W W / W PCS / PKG μF / VCA KG KG
Compresseur rotatif GMCC 220-240V / 50HZ / 1Ph PH180X1C-4DZDE3 3 015 10 287 1 012 2,98 60 35μF / 370VAC 14,9 976
PH225X2C-4FT 3 870 13 204 1 250 3.10 60 35μF / 370VAC 15,8 998
PH290M2C-4FT1 5 100 17 400 1 645 3.10 60 35μF / 370VAC 16,1 1016
PH310M2CS-4KUH 5 470 18 663 1 710 3.20 60 40μF / 400VAC 17,8 1118
PH370G2CS-4MU1 6 605 22 535 2 070 3.19 48 50μF / 400VAC 19,0 962
PH400G2CS-4KU1 7 015 23 934 2 260 3.10 48 50μF / 400VAC 20,2 1020
PH420G2CS-4KU1 7 420 25 316 2 390 3.10 48 50μF / 400VAC 20,2 1020
PH440X3CS-4MU1 7 650 26 100 2 510 3,05 48 50μF / 400VAC 22.2 1116
PH480X3CS-4MU1 8 460 28 864 2 730 3.10 48 55μF / 400VAC 25,2 1260






Mbsm_dot_pro_private_PDF_ph440x3cs-4ktsTélécharger


Danfoss, Reciprocating, compressors, MT / MTZ / NTZ, MT64HM4DVE, R22, 5HP / hp, 3,9KW, 15A

Category: compressor
written by www.mbsm.pro | 13 January 2021

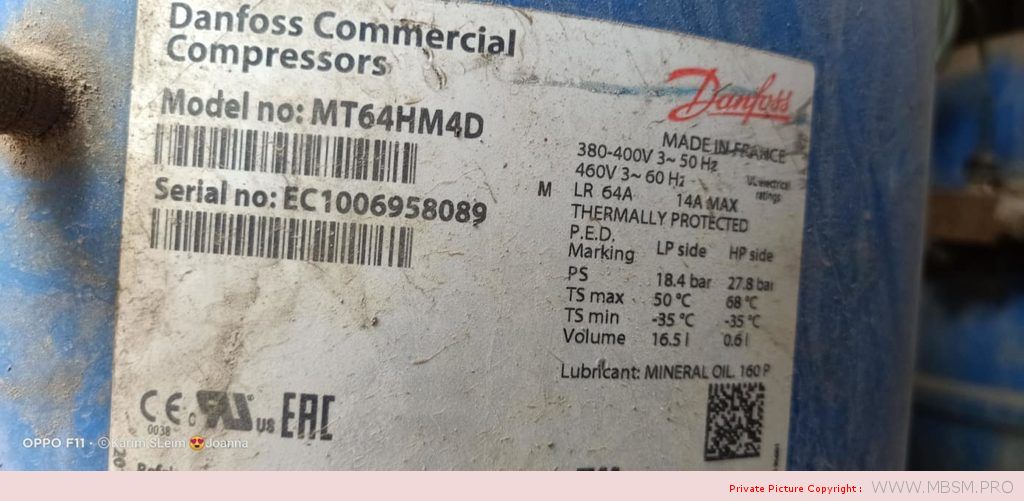

MT64HM4DVE Compresseur Danfoss Meyo Paramètres détaillés:
 Nombre nominal de chevaux: 5HP / hp
Puissance nominale: 3,9KW
Courant de démarrage à rotor bloqué: 67A
Courant de travail: 15A
Cylindrée: 107,71 cm3 / tr
interface filetée d’aspiration: 1 “3/4
rangée Interface de filetage d’air: 1 “3/4
taille du tuyau d’aspiration: 7/8″
taille du tuyau d’échappement: 3/4 “
vitesse: 2900 tr / min
Poids net: 37 kg

Detailed Product Description
MT Series Refrigerant: R22 Type: Hermetic Reciprocating Compressor
Phase: 1PH,3PH Applcation Temp:: Middle High Temperature
Horse Power: 1.5HP To 13.3HP Frenquency: 50HZ 60HZ
Voltage: 380-400 -460V Colour: Blue
Usage: For Commercial Refrigeration And Air Conditioning




R22 Danfoss Maneurop Hermetic compressor MT64HM3DVE France Maneurop Piston Reciprocating compressor



Danfoss Maneurop NTZ series compressors are hermetic reciprocating type and designed for low evaporating temperature applications.Refrigerant:R404A/R507A

Model:NTZ048/NTZ068/NTZ096/NTZ108/NTZ136/NTZ215/NTZ….



Danfoss Maneurop  MT/MTZ series compressors are hermetic reciprocating type and designed for Medium and High evaporating temperature applications. Refrigerant；R22,R407C, R134A, R404A

380-400V/3~/50Hz and 460V/3~/60Hz

Models:MT/MTZ018  MT/MTZ022 MT/MTZ028….MT/MTZ320





Danfoss Maneurop MPZ series compressors are hermetic reciprocating type and designed for Medium and High evaporating temperature applications. Refrigerant:R404A/R507A

Models:MPZ2038/MPZ2048/MPZ2054/MPZ2061/MPZ2068



Danfoss Maneurop Commericial Hermetic Scroll Compressor MT64HM4DVE

Specification:

Maneurop MT/MTZ series compressors are of the hermetic reciprocating type and are designed for Medium and high evaporating temperature applications.

There are 26 different models with displacement ranging from 30-543cm3/rev.

Our Maneurop compressors are for 50Hz, motor code is 4, can be used for R22/R407C/R134a/R404A/R507

1. Piston /reciprocating type compressors.

2. Voltage is 50Hz

3. The refrigerant are R22/R407C/R134a/R404A/R507

4. There are MT/MTZ series

5. Original from France.

6.Capacity: 1.5HP~13HP, High efficiency, Low noise

1.MT series for R134a

2. MTZ series for R407c/134a

1.50 Hz

2. Imported form France.

3.R22 Rated condition:50Hz/400V

superheat:11.1K

subcooling 8.3K condensing temp:54.4°C

4.R407C Rated condition :50Hz 400V

superheat:11.1K

subcooling 8.3K condensing temp:54.4°C

evaporating temp.7.2°C

refrigeration and power input±5%



We can supply more Danfoss compressor models as below:

MODEL (R22) MODEL (R404A) NTZ series
MT18-4VM MTZ18-4VM NTZ048A4LR1A
MT22-4VM MTZ22-4VM NTZ068A4LR1A
MT28-4VM MTZ28-4VM NTZ096A4LR1A
MT32-4VM MTZ32-4VM NTZ108A4LR1A
MT36-4VM MTZ36-4VM NTZ136A4LR1A
MT40-4VM MTZ40-4VM NTZ215A4LR1A
MT44-4VM MTZ44-4VM NTZ271A4LR1A
MT50-4VM MTZ50-4VM 　
MT56-4VM MTZ56-4VM 　
MT64-4VM MTZ64-4VM 　
MT72-4VM MTZ72-4VM 　
MT80-4VM MTZ80-4VM 　
MT100-4VM MTZ100-4VM 　
MT125-4VM MTZ125-4VM 　
MT144-4VM MTZ144-4VM 　
MT160-4VM MTZ160-4VM



Model NO. Nom HP Displ. Cc/rev Capacity R404a(w)
-10 -5
MTZ18-4VI 1.5 30.2 1580 2110
MTZ18-5VI 1.5 30.2 1580 2110
MTZ22-4VI 1.8 38.12 2270 2920
MTZ22-5VI 1.8 38.12 2270 2920
MTZ28-4VI 2.3 48.06 2880 3720
MTZ28-5VI 2.3 48.06 2880 3720
MTZ32-4VI 2.7 53.86 3230 4220
MTZ32-5VI 2.7 53.86 3230 4220
MTZ36-4VI 3 60.47 3800 4870
MTZ36-5VI 3 60.47 3800 4870
MTZ40-4VI 3.3 67.89 4280 5490
MTZ45-4VI 3.8 76.22 4420 5840
MTZ51-4VI 4.2 85.64 5290 6920
MTZ57-4VI 4.8 96.13 6060 7880
MTZ65-4VI 5.4 107.71  7080 9130
MTZ73-4VI 6.1 120.94 7960 10230
MTZ81-4VI 6.8 135.78   9160 11720
MTZ100-4VI 8.3 171.26 10390 13500
MTZ125-4VI 10.4 215.44 13650  17500
MTZ144-4VI 12 241.87 15740  20120
MTZ160-4VI 13.3 271.55 17690  22520



Compresseur à piston Danfoss Maneurop MT22JC5PVE (2.0HP / 1PH) Compresseur à piston Danfoss Maneurop MT22JC4AVE (2.0HP / 3PH) Compresseur à piston Danfoss Maneurop MT28JC5PVE (2.3HP / 1PH) Compresseur à piston Danfoss Maneurop MT22JC4AVE (2.0HP / 3PH) Compresseur à piston Danfoss Maneurop MT28JC5PVE (2.3HP / 1PH) Compresseur à piston Danfoss Maneurop 3PH (2.3HP / 1PH) 2.6HP / 1PH) Compresseur à piston Danfoss Maneurop MT32JF4DVE (2.6HP / 3PH); Compresseur à piston Danfoss Maneurop MT36JG5CVE (3.0HP / 1PH) Compresseur à piston Danfoss Maneurop MT36JG4FVE (3.0HP / 3PH) Compresseur à piston Danfoss Maneurop MT40JH4EVE (3.3HP / 3PH) Danfoss Maneurop Compresseur à piston MT36JG4FVE (3.0HP / 3PH) Compresseur à piston Danfoss Maneurop MT40JH4EVE (3.3HP / 3PH) Danfoss Maneurop Compresseur à piston MT36JG4FVE (3.0HP / 3PH) Compresseur à piston Danfoss Maneurop MT40JH4EVE (3.3HP / 3PH) Compresseur à piston Danfoss Maneurop 3KFHB4 (3.6PH) 4.0HP / 3PH) Compresseur à piston Danfoss Maneurop MT56HL4BVE (4. 6HP / 3PH) Compresseur à piston Danfoss Maneurop MT64HM4DVE (5.3HP / 3PH) Compresseur à piston Danfoss Maneurop MT72HN4AVE (6.0HP / 3PH) Compresseur à piston Danfoss Maneurop MT80HP4AVE (6.6HP / 3PH) Compresseur à piston Danfoss Maneurop MT72HN4AVE (6.0HP / 3PH) Compresseur à piston Danfoss Maneurop MT80HP4AVE (6.6HP / 3PH) Compresseur à piston Danfoss Maneurop4.0 Compresseur à piston MT144HV4AVE (12,0HP / 3PH) Compresseur à piston Danfoss Maneurop MT160HW4EVE (13.3HP / 3PH) Compresseur à piston Danfoss Maneurop MTZ22JC5VE (2.0HP / 1PH); [R134A, R404] Compresseur à piston Danfoss Maneurop MTZ22JC4AVE (2.0HP / 3PH); [R134A, R404] Compresseur à piston Danfoss Maneurop MTZ28JE5AVE (2,3 HP / 1PH); [R134A, R404] Compresseur à piston Danfoss Maneurop MTZ28JE4AVE (2,3 HP / 3PH); [R134A, R404] Compresseur à piston Danfoss Maneurop MTZ32JF5AVE (2,6 CV / 1PH); [R134A, R404] Compresseur à piston Danfoss Maneurop MTZ32JF4BVE (2.6HP / 3PH); [R134A, R404] Compresseur à piston Danfoss Maneurop MTZ36JG5AVE (3.0HP / 1PH); [R134A, R404] Compresseur à piston Danfoss Maneurop MTZ36JG4BVE (3.0HP / 3PH); [R134A, R404] Compresseur à piston Danfoss Maneurop MTZ40JH4AVE (3,3 CV / 3PH); [R134A, R404] Compresseur à piston Danfoss Maneurop MTZ50HK4CVE (4,0 CV / 3PH); [R134A, R404] Compresseur à piston Danfoss Maneurop MTZ56HL4BVE (4,6 CV / 3PH); [R134A, R404] Compresseur à piston Danfoss Maneurop MTZ64HM4CVE (5,3 HP / 3PH); [R134A, R404] Compresseur à piston Danfoss Maneurop MTZ72HN4AVE (6,0 CV / 3PH); [R134A, R404] Compresseur à piston Danfoss Maneurop MTZ80HP4AVE (6,6 CV / 3PH); [R134A, R404] Compresseur à piston Danfoss Maneurop MTZ100HS4VE (8,3 CV / 3 PH); [R134A, R404] Compresseur à piston Danfoss Maneurop MTZ125HU4VE (10.0HP / 3PH); [R134A, R404] Compresseur à piston Danfoss Maneurop MTZ144HV4AVE (12,0 HP / 3PH); [R134A, R404] Compresseur à piston Danfoss Maneurop MTZ160HE4AVE (13,3 HP / 3PH); [R134A, R404] Compresseur à piston Danfoss Maneurop NTZ048A4LR1A (2.0HP / 3PH); [R134A, R404, R507] Compresseur à piston Danfoss Maneurop NTZ068A4LR1A (3,5 CV / 3PH); [R134A, R404, R507] Compresseur à piston Danfoss Maneurop NTZ096A4LR1A (4,5 CV / 3PH); [R134A, R404, R507] Compresseur à piston Danfoss Maneurop NTZ108A4LR1A (5,0 CV / 3PH); [R134A, R404, R507] Compresseur à piston Danfoss Maneurop NTZ136A4LR1A (6,5 CV / 3PH); [R134A, R404, R507] Compresseur à piston Danfoss Maneurop NTZ215A4LR1A (10,0 HP / 3PH); [R134A, R404, R507] Compresseur à piston Danfoss Maneurop NTZ271A4LR1A (13.0HP / 3PH); [R134A, R404, R507] COMPRESSEUR MANEUROP 2.0HP MT22 MANEUROPE 2.0HP MT22 COMPRESSEUR MANEUROP COMPRESSEUR MTZ-22JE-4VE R404A MANEUROPE 2.30HP MT28JE-5PVE MT28-5VI / MT28-5VM COMPRESSEUR MANEUROP 2.30HP MT28JE-5PVE MT28-5VI / MT28-5VM COMPRESSEUR MANEUROPEUR 2.30H5 / R404A) COMPRESSEUR MANEUROP 2.8HP MTZ32-5VM (R134a / R404A / R507) COMPRESSEUR MANEUROP MT32JF5MVE 2-3 / 4HP ((R22) COMPRESSEUR MANEUROP 3.0HP MT36JG4FVE (MT36-4VI / MT36-4VM) (R22) COMPRESSEUR 3.0HP COMPRESSEUR MT36 MANEUROP 3.3HP MT40JH4EVE COMPRESSEUR MANEUROP 3.3HP MTZ40-JH4AVE COMPRESSEUR (R407A / C / F / R134A / R404A / R507) Compresseur MANEUROP MTZ-36-JG4AVE (R407C / R134a / R404A-R407C / R134a / R404A) -Compresseur JH4AVE (R134a / R404A) – Compresseur 3.3HP 3PH MANEUROP MTZ-44-HJ4AVE (R134a / R404A) – 3. 5HP 3PH MANEUROP 4HP MTZ-50HK-4CVE (MTZ50-4VI / MTZ50-4VM) COMPRESSEUR (R134A / R404A) MANEUROP MTZ56HL3BVE R407c, R134a, R507a, R404a compresseur MANEUROP MT-64-4VM COMPRESSEUR MANEUR 64-4VM COMPRESSEUR MANEUR COMPRESSEUR MT72-4VM COMPRESSEUR MANEUROP MT-80-4VM (6.5HP) Compresseur MANEUROP 6.6HP MT81HP4AVE COMPRESSEUR MANEUROP MTZ80HM4DVE COMPRESSEUR MANEUROP 8.5HP MT100-4VM COMPRESSEUR MANEUROPE 10HP MT100-4VM (MT100HS4DVE) COMPRESSEUR 10HP MT100-4VM (MT100HS4DVE) COMPRESSEUR MT12M10 MANHOP 4-COMPRESSEUR 10HP R22) COMPRESSEUR MANEUROP 10HP MTZ125HW4AVE (R404A / R134A / R507 / R407C) COMPRESSEUR MANEUROPE 12HP MT144-4VM COMPRESSEUR MANEUROPE 13.3HP MT160-4VM (MT160HW4DVE) COMPRESSEUR MANZVMER 10 COMPRESSEUR MANZVM4 (MT160HW4DVE) / 2 ‘) SER. KIT POUR MT-28 MANEUROP 7703009 (1-1 / 8 ‘& 3/4’) SER.



Product details







Mbsm_dot_pro_private_PDF_MT64HM4DVETélécharger
Mbsm_dot_pro_private_PDF_MT64HM4DVE-5Télécharger


TECUMSEH EUROPE, COMPRESSEUR, REFROIDISSEUR, AE1360AS, 1/5 HP, AE140-FS-510, Lra 9.5, LBP, R12, 220-240V ~ 50Hz

Category: compressor
written by www.mbsm.pro | 13 January 2021

Model:AE1360AS
Product Description
Type: Reciprocating
Application: LBP – Low Back Pressure
Refrigerant: R12
Voltage/Frequency: 220-240V ~ 50Hz
Product Specifications
Performance
Refrigeration Capacity Input Power Efficiency
EVAP
TEMP COND AMBIENT RETURN LIQUID
Condition TEMP TEMP GAS TEMP
Test
Voltage Btu/h kcal/h W W Btu/Wh kcal/Wh W/W
ASHRAE
240V ~
50HZ 560 141 164 157 3.57 .9 1.05
-23°C (-
10°F) 54°C (130°F) 32°C (90°F) 32°C (90°F) 32°C (90°F)
General
Evaporating Temp. Range: -34.4°C to -12.2°C (-30°F to 10°F)
Motor Torque:
Low Start Torque
(LST)
Compressor Cooling: Static
Mechanical
Weight: 10.231
Weight Unit of Measure: KG
Displacement (cc): 7.55
Oil Type: N/A
Viscosity (cSt): N/A
Oil Charge (cc): N/A
Electrical
Voltage Range (50 Hz): 198-253
Voltage Range (60 Hz): N/A
Locked Rotor Amps (LRA): 11
Rated Load Amps (RLA 50 Hz): 1.12
Rated Load Amps (RLA 60 Hz): N/A
Max. Continuous Current (MCC in Amps): N/A
Motor Resistance (Ohm) – Main: 11.06
Motor Resistance (Ohm) – Start: 44.87
Motor Type: RSIR
Overload Type: N/A
Relay Type: Current Relay

Mbsm_dot_pro_private_PDF_AE1360ASTélécharger
Mbsm_dot_pro_private_PDF_AE1360AS-1Télécharger
Mbsm_dot_pro_private_PDF_AE1360AS-2Télécharger


COMPRESSEUR, EMBRACO, ASPERA, NEK6213GK, HMBP, 1/2+ hp, 614 W

Category: compressor
written by www.mbsm.pro | 13 January 2021
  • Puissance frigorifique à -10°C  1305 W
  • Puissance électrique à -10 °C  614 W
  • Puissance en cheval 1/2+ CV
  • Alimentation 220-240 V 50 Hz
  • Gaz  R404a/R507 HMBP
  • Moyenne et haute pression
  • Complet avec starter, condensateur, boitier et système de fixation

Codes fabricants

  • ALPENINOX (anciennement NE9213GK)
  • ASCASO-VF.792 (anciennement NE9213GK)
  • ASPERA-NE9213GK (anciennement NE9213GK)
  • ELECTROLUX-85551 (anciennement NE9213GK)
  • EMBRACO-NE9213GK (anciennement NE9213GK)
  • EUNASA-21075 (anciennement NE9213GK)
  • EURFRIGOR-RB000447 (anciennement NE9213GK)
  • ITV-302035 (anciennement NE9213GK)
  • WHIRLPOOL-485409918033 (anciennement NE9213GK)
  • ZANUSSI-85551 (anciennement NE9213GK)
  • ALPENINOX-91161
  • ANGELO PO-3138720
  • ASPERA-NEK6213GK
  • ASPERA-NEK6213GK-CSIR
  • ELECTROLUX-91161
  • EMBRACO-NEK6213GK
  • EMBRACO-NEK6213GK-CSIR
  • EMMEPI-8C1300
  • FAST RICAMBI-605.125
  • GEV-605.125
  • MIGEL-1RF173
  • SAGI-3138720
  • UGOLINI-22807-13010
  • VND-605.125
  • ZANUSSI-91161

Compressor ASPERA NEK6213GK | NEK 6213 GK

Refigerant R404A/R507
Working range[stC] MBP -20 do +10
Nominal capacity [W]  (evaporating temperature +7,2C, Condensing temperatur +54,4C) 1761
Power supply 220-240V 50Hz
Engine type CSIR
Displacement [cm³] 12,11
Weight [kg] 11,6

Evaporating temperature +55 C

Evaporating Temperature Cooling Capacity +/-5% Power Consumption +/-5% Current Consumption +/-5% Gas Flow Rate +/-5% Efficiency +/-7%
°C (kcal/h) (W) (Btu/h) (W) (A) (kg/h) (kcal/Wh) (W/W)
-20 514 598 2.040 569 3,87 16,07 0,90 1,05
-15 643 747 2.551 642 4,13 20,19 1,00 1,16
-10 793 922 3.148 717 4,41 25,09 1,11 1,29
-5 966 1.124 3.835 792 4,70 30,85 1,22 1,42
0 1.163 1.352 4.615 868 5,02 37,57 1,34 1,56
5 1.384 1.610 5.493 946 5,36 45,32 1,46 1,70
10 1.631 1.896 6.472 1.025 5,72 54,18 1,59 1,85

Substitutes for this compressor are: Electrolux/Cubigel MP12TB , Danfoss/Secop SC10DL , L’Unite Hermetique/Tecumseh CAE9470Z

Refrigerant:
R404A

,

R507

COMPRESSEUR EMBRACO NEK6213GK

220/240V 50Hz
puissance 1/2 Hp, le déplacement 12,12 cc
gaz réfrigérant R404a/R507 HMBP

LES CODES DE FABRICANT

091161 ALPENINOX

3138720 ANGELO PO

NEK6213GK ASPERA

NEK6213GK-CSIR ASPERA

091161 ELECTROLUX PROFESSIONNEL

NEK6213GK EMBRACO

NEK6213GK-CSIR EMBRACO

8C1300 EMMEPI

1RF173 MIGEL

3138720 SAGI

22807-13010 UGOLINI

091161 ZANUSSI



Alimentation

220/240 V-50 Hz-1 Ph
Chevaux

1/2 hp
Déplacement

12,11 cm3
Application

MHBP
Capacité frigorifique en conditions ASHRAE, R404A/R507

1,76 kW
Capacité frigorifique en conditions EN12900 MT, R404A/R507

0,97 kW
Réfrigérant

R404A, R452A, R507A
Aspiration

3/8″
Refoulement

1/4″
Poids

11,60 kg
Hauteur maximale

206 mm
LRA

19,30 A
Huile de recharge

350 cm3
Type d\’huile

POE 22 ester
Autres remarques

Accessoires de démarrage inclus
Technologie

Vitesse fixe
Type de refroidissement moteur

Ventilateur
Type moteur

CSIR
Type protection moteur

External
Mbsm_dot_pro_private_PDF_nek6213GK-Catalogue_EmbracoTélécharger
Mbsm_dot_pro_private_PDF_nek6213GK-Catalogue_Embraco-1Télécharger


R134a, LBP, Mini Commerciale, 1/5hp compresseur, réfrigérateur, QD75H, 150W

Category: compressor
written by www.mbsm.pro | 13 January 2021





Caractéristiques

Compresseur de réfrigérateur 1 / 5HP R134A pour réfrigérateur
Compresseur AC: R134A Hermetic LBP Piston Reciprocationg
Modèle de compresseur : QD75H
Alimentation: 220 ~ 240V / 50Hz
Déplacement: 7.5CC
Capacité de refroidissement: 180W
Puissance nominale: 150W
Puissance nominale: 1 / 5HP
COP: 1,2 W / W
Type de moteur: Relais de
démarrage RSIR :
Type de refroidissement PTC : S
Application: LBP
Certification: CE
1×20’FCL: 1920PCS

Application:
LBP: Faible contre-pression; Réfrigérateur, congélateur, cave à vin
MBP: Contre-pression moyenne; Climatiseur, distributeur automatique
HBP: Contre-pression élevée: Climatiseur, machine à glaçons

Condition du test LBP ASHRAE:
Température d’Evapration: -23,3 º C
Température de condensation: 54,4 º C
Température de sous-refroidissement: 32,2 º C
Température ambiante: 32,2 º C

MBP ASHRAE Condition de test:
Evapration Température: -5 º C
Température de condensation: 54,4 º C
Température ambiante: 35 º C
Sous-refroidissement température: 46,1
température d’ aspiration: 35 º C

RAP état ASHRAETest:
Evapration température: 7.2º C
condensation température: 54.4º C
température ambiante: 35 ° C
sous – refroidissement température: 46.1º C
aspiration température: 35 ° C

Paramètre Plage de variation:
Capacité de refroidissement: ≥ 95 %
Puissance d’Inpurt: ≤ 115%
Courant: ≤ 110%
COP: ≥ 95%

Type de refroidissement:
S: refroidissement naturel
F1: refroidissement par ventilateur, diamètre du ventilateur de 200 mm, vitesse de l’air de 1,5 m / s
F2: refroidissement par ventilateur, diamètre du ventilateur de 200 mm, vitesse de l’air de 3 m / s





Conditions de test
Evap. Temp.: -23,3 ° C
Cond. Temp.: 54,4 ° C
Amb. Temp.: 32,2 ° C
Aspiration. Temp .: 32,2 ° C
Temp. De sous-refroidissement: 32,2 ° C
LBP ASHRAE

Modèle: QD75H
Alimentation: 220-240V / 50Hz
Cylindrée (cm³): 7,5
Capacité de refroidissement (W): 180
Puissance nominale (W): 164
Puissance nominale (HP ): 1/5
COP (W / W): 1,097
Courant
nominal (A): 1,35 Type de moteur:
Condensateur RSIR (μ F): /
Relais de démarrage: Relais d’application
Type de refroidissement: S
Emballage (PCS / palette): 100
1 × 20’FCL (PCS): 2000

Caractéristiques
1. Petite taille,
2. Haute efficacité et fiabilité
3. Performance de départ fiable
4. Faible son et vibration

1. Application LBP, utilisé pour la fontaine à boire, le réfrigérateur, le congélateur, l’armoire à alcool, la machine à glaçons et d’autres machines de réfrigération de taille moyenne et petite.
2. 220V-240V / 50-60HZ
3. utiliser le réfrigérant R134a
4. avec certification CCC / CE / VDE

Compresseurs 220V-240V / 50-60HZ: La série WT se caractérise principalement par une forte capacité de charge, de bonnes performances de démarrage, un faible bruit et une bonne fiabilité La
série WT est dans une structure de bielle et de manivelle entièrement fermée et avec piston alternatif en mode d’aspiration semi-directe

PARAMÈTRE DE PERFORMANCE DU COMPRESSEUR R134a-LBP
Compresseur à faible contre-pression (LBP) Wansheng R134a Conditions d’essai Evap. Température: -23,3 ° C Cond. Température: 54,4 ° C
Amb. Température: 32,2 ° C Succion. Température: 32,2 ° C
Temp de sous-refroidissement: 32,2 ° C LBP ASHRAE
Modèle Déplacement (cm³)              Capacité de refroidissement (W)          Puissance nominale (W)         Puissance nominale (HP)   COP (W / W) Type de moteur Condensateur (μF) Relais de départ Type de refroidissement
Série WT 220-240V / 50-60Hz
QD75H 7,5 180/200 150/154 1/5 1,2 / 1,3 RSIR / PTC S



Compresseur de réfrigération série QD R134a (220V-240V / 50Hz)



Modèle

Déplacer

 (cm3)

Moteur

type

Refroidissement

type

 Capacité

FLIC

(W / W)

Moteur

 contribution

(w)

Charge d’huile

 (cm3)
-35 ℃ -30 ℃ -25 ℃ -23,3 ℃ -20 ℃ -15 ℃ -23,3 ℃ -23,3 ℃
QD25H 2,5 RSIR S 32 45 58 65 85 105 0,85 76 140
QD30H 3 RSIR S 38 53 68 76 98 120 1 76 140
QD35H 3,5 RSIR S 45 60 79 88 115 140 1 88 140
QD43H 4.3 RSIR S 57 80 103 115 150 185 1.1 105 160
QD52H 4,9 RSIR S 68 95 122 136 176 218 1,18 115 160
QD59H 5.5 RSIR S 79 110 143 158 205 253 1,3 122 180
QD65H 6.2 RSIR S 88 123 158 176 228 280 1,3 135 180
QD75H 6,6 RSIR S 98 136 176 195 253 312 1,3 150 180
QD91H 8.3 RSIR S / F 115 160 210 230 300 268 1,3 177 180
QD110H dix RSIR F 145 205 260 290 380 465 1,45 200 220
QD128H 11,1 RSIR F 165 230 298 330 430 530 1,43 230 220
QD142H 13,5 CSIR F 180 250 325 360 470 580 1,31 275 250
QD158H 14,8 CSIR F 195 275 350 390 505 625 1,26 310 250



Points forts


Type Type de LBP
Tension (V) 220
Fréquence (Hz) 50/60
Capacité de refroidissement
Kcal / h  155/172
W  180/200
Btu / h 614/682
Consommation d’énergie (W) 163/166
Réfrigérant R134a
Spécifications générales
Déplacement (CC)  7,0
EER Btu / Wh  3,77 / 4,11

Performance (selon ASHRAE)

ASHARE-23.3℃/54.4℃@50Hz
HP (50 Hz) 1/5

Déplacement  (cm3)

 7,0
 Capacité (W) 180/195
 COP (w / w)  1,1 * 1,2
Type de moteur RSIR
 Appareil de démarrage  PTC
Refroidissement S
Application R134a LBP
(V / Hz) 220V 50Hz / 60Hz



Compresseur de réfrigérateur 1 / 5HP R134A pour réfrigérateur
Compresseur AC: R134A Hermetic LBP Piston Reciprocationg
Modèle de compresseur : QD75H
Alimentation: 220 ~ 240V / 50Hz
Déplacement: 7.5CC
Capacité de refroidissement: 180W
Puissance nominale: 150W
Puissance nominale: 1 / 5HP
COP: 1,2 W / W
Type de moteur: Relais de
démarrage RSIR :
Type de refroidissement PTC : S
Application: LBP
Certification: CE
1×20’FCL: 1920PCS
Application:
LBP: Faible contre-pression; Réfrigérateur, congélateur, cave à vin
MBP: Contre-pression moyenne; Climatiseur, distributeur automatique
HBP
:
Contre -pression élevée: Climatiseur, machine à glaçons Condition du test LBP ASHRAE: Evapration Température: -23,3 º C
Température de condensation: 54,4 º C
Température de sous-refroidissement: 32,2 º C
Température ambiante: 32,2 º C
MBP ASHRAE Condition d’essai:
Evapration Température: -5 º C
Température de condensation: 54,4 º C
Température ambiante: 35 º C
Température de sous-refroidissement: 46,1
Température d’aspiration: 35 º C
HBP ASHRAETest condition:
Evapration Température: 7,2 ° C
Température de condensation: 54,4 ° C
Température ambiante: 35 ° C
Température de sous-refroidissement: 46,1 ° C
Température d’aspiration: 35 ° C
Plage de variation des paramètres:
Capacité de refroidissement: ≥ 95%
Puissance absorbée: ≤ 115%
Courant: ≤ 110%
COP: ≥ 95%
Type de refroidissement:
S: refroidissement naturel
F1: Ventilateur de refroidissement, diamètre du ventilateur 200 mm, vitesse de l’air de 1,5 m / s
F2: Refroidissement du ventilateur, diamètre du ventilateur de 200 mm, vitesse de l’air de 3 m / s


Compresseur, Danfoss, SC15G, R134a, 1/2HP, 50/60Hz

Category: compressor
written by www.mbsm.pro | 13 January 2021

Données techniques

  • Modèle: SC15G
  • Gaz: R-134a
  • Température/Pression: Moyenne / Haute
  • Puissance: 1/2 HP
  • Voltage: 230 V
  • Type De Courant: Monophasé
  • Fréquence: 50/60 Hz
  • Type De Compresseur: Hermétique
  • Décalage: 15.28 cm³
  • Cons.Énergie -25ºC: 233 W
  • Cons.Énergie -10ºC: 440 W
  • Cons.Énergie -5ºC: 497 W
  • Cons.Énergie 0ºC: 549 W
  • Cons.Énergie +5ºC: 595 W
  • Cons.Énergie +7,2ºC: 613 W
  • T° De Condensation: 55 °C
  • Capacidad Frigorífica -25°C: 175 Kcal/h
  • Capacidad Frigorífica -20°C: 308 Kcal/h
  • Capacidad Frigorífica -15°C: 450 Kcal/h
  • Capacidad Frigorífica -10°C: 604 Kcal/h
  • Capacidad Frigorífica -5°C: 775 Kcal/h
  • Capacidad Frigorífica 0°C: 966 Kcal/h
  • Capacidad Frigorífica 5°C: 1184 Kcal/h
  • Capacidad Frigorífica 7.2°C: 1289 Kcal/h
  • Capacidad Frigorífica 10°C: 1431 Kcal/h
  • Tipo Test: Ashare 32
Mbsm_dot_pro_private_PDF_sc15gTélécharger
Mbsm_dot_pro_private_PDF_sc15g_104g7560_r134a_115v_60hz_01-2020_desd404o322Télécharger
Mbsm_dot_pro_private_PDF_sc15g_104g8526_r134a_220v_60hz_01-2020_desd403j302Télécharger


Compresseur R134a / R600a Série AT / ET (170w-260w) Fiche technique

Category: compressor
written by www.mbsm.pro | 13 January 2021
【Fiche technique】【Dimensions】【Schéma de câblage】
   Compresseur R134a / R600a Série AT / ET (170w-260w)
    Compresseur à piston à piston hermétique de type alternatif entraîné par un moteur électrique interne. Eco-friendly conçu sans chlore pour protéger l’ozonosphère. Haute efficacité et économie d’énergie. Démarrage facile Haute fiabilité Faible son et longévité. Avec relais PTC

Compresseur R134a / R600a Série AT / ET (170w-260w) Fiche technique      【Retour】
R600a
系列
Série
 气缸 容积
Déplacement		 型号
Modèle		 冷却 方式
Refroidissement		 电压 / 频率
Vol./Fre.		 制冷 量 Capacité 性能 系数 COP 电机 Moteur 认证
Certification		 高度 “A”
Hauteur  “A”
ASHRAE CECOMAF ASHRAE CECOMAF 类型
Type		 绕组
enroulements
  cm³     V / Hz W Btu W W / W EER W / W     mm
T 5.5  ETX55 ST 220/50 96  328  72  1,98  6,82  1,56  RSCR Cu CCC / VDE 185
ETC55A ST 220/50 96  328  72  1,95  6,65  1,53  RSCR Cu CCC 185
ETC55 ST 220/50 96  328  72  1,91  6,52  1,50  RSCR Cu CCC 185
* ETC55L ST 220/50 96  328  72  1,91  6,52  1,50  RSCR Al —— 185
ETJ55L ST 220/50 96  328  72  1,85  6,31  1,45  RSCR Al CCC  185
ETB55L ST 220/50 96  328  72  1,83  6,24  1,44  RSCR Al CCC  185
ETH55L ST 220/50 96  328  72  1,76  6.01  1,38  RSCR Al CCC / VDE 185
5,8  ETC58 ST 220/50 100  338  75  1,91  6,50  1,50  RSCR Cu —— 185
6,0  ETX60 ST 220/50 102  348  76  1,98  6,82  1,56  RSCR Cu —— 185
ETC60A ST 220/50 105  358  79  1,95  6,65  1,53  RSCR Cu —— 185
ETC60 ST 220/50 102  348  77  1,91  6,52  1,50  RSCR Cu CCC 185
ETB60L ST 220/50 102  348  77  1,83  6,24  1,44  RSCR Al CCC 185
ETH60L ST 220/50 102  348  77  1,76  6.01  1,38  RSCR Al CCC / VDE 185
6,6  ETX66 ST 220/50 115  392  86  1,98  6,82  1,56  RSCR Cu —— 185
ETJ66 ST 220/50 115  375  83  1,88  6,41  1,47  RSCR Cu CCC 185
ETJ66L ST 220/50 118  403  89  1,85  6,31  1,45  RSCR Al CCC  185
7,2  ETC72A ST 220/50 128  437  97  1,96  6,69  1,54  RSCR Cu CCC 185
ETC72 ST 220/50 128  437  96  1,91  6,52  1,50  RSCR Cu CCC / VDE 185
ETB72L ST 220/50 125  427  94  1,83  6,24  1,44  RSCR Al CCC  185
ETH72L ST 220/50 125  427  94  1,76  6.01  1,38  RSCR Al CCC / CB / VDE 185
8,0  ETJ80L ST 220/50 145  495  109  1,85  6,31  1,45  RSCR Al CCC  185
ETB80L ST 220/50 140  478  105  1,83  6,24  1,44  RSCR Al CCC 185
ETH80L ST 220/50 140  478  105  1,76  6.01  1,38  RSCR Al CCC  185
8,6  ETC86 ST 220/50 150  512  113  1,91  6,52  1,50  RSCR Cu CCC / VDE 185
9,0  ETJ90 ST 220/50 155  529  116  1,88  6,41  1,47  RSCR Cu —— 185
* ETJ90L ST 220/50 160  546  123  1,85  6,31  1,45  RSCR Al —— 185
ETB90L ST 220/50 160  546  123  1,83  6,24  1,44  RSCR Al CCC / VDE 185
9,5  ETC95 ST 220/50 170  580  128  1,91  6,52  1,50  RSCR Cu CCC / VDE 185
ETH95L ST 220/50 165  563  129  1,76  6.01  1,38  RSCR Al CCC / VDE 185
11,0  ETJ110 ST 220/50 190  648  142  1,88  6,41  1,47  RSCR Cu CCC / VDE 185
* ETJ110L ST 220/50 190  648  143  1,85  6,31  1,45  RSCR Al —— 185
* ETB110L ST 220/50 190  648  143  1,80  6.10  1,42  RSCR Al —— 185
ETH110L ST 220/50 185  631  139  1,75  5,97  1,37  RSCR Al CCC / CB / VDE 185
ETZ110L ST 220/50 185  631  139  1,70  5,80  1,33  RSCR Al CCC / VDE 185
ETY110L ST 220/50 185  631  139  1,60  5,46  1,25  RSCR Al —— 185
ETK110L ST 220/50 185  631  139  1,55  5h30  1,21  RSCR Al —— 185
ETA110L ST 220/50 185  631  139  1,36  4,60  1,06  RSIR Al CCC 185
11,5  * ETJ115L ST 220/50 205  699  154  1,85  6,31  1,45  RSCR Al —— 185
ETY115L ST 220/50 205  699  154  1,6
1,52		 5,46
5,20		 1,25
1,18		 RSCR
RSIR		 Al —— 185
ETK115L ST 220/50 200  682  150  1,50  5.12  1,17  RSCR Al CCC / VDE 185
ETA115L ST 220/50 200  682  150  1,35  4,61  1,05  RSIR Al CCC 178
12,0  ETJ120 ST 220/50 215  734  161  1,86  6,35  1,45  RSCR Cu —— 185
* ETJ120L ST 220/50 215  734  161  1,86  6,35  1,45  RSCR Al —— 188
* ETB120L ST 220/50 215  734  161  1,83  6,24  1,44  RSCR Al —— 185
* ETH120L ST 220/50 215  734  161  1,75  5,97  1,37  RSCR Al —— 185
* ETZ120L ST 220/50 215  734  161  1,70  5,80  1,33  RSCR Al CCC / CB 185
* ETY120L ST 220/50 215  734  161  1,62  5,53  1,26  RSCR Al CCC / CB 185
13,0  * ETB130L ST 220/50 225  768  169  1,83  6,24  1,44  RSCR Al —— 185
ETY130L ST 220/50 225  768  169  1,62  5,53  1,26  RSCR Al CCC / CB 185
ETA130L ST 220/50 225  768  169  1,45
1,35		 4,95
4,61		 1,13
1,05		 RSCR
RSIR		 Al CCC / CB 188
14,0  * ETY140L ST 220/50 240  819  180  1,60  5,46  1,25  RSCR Al —— 185
15,0  * ETA150L ST 220/50 255  870  191  1,35  4,61  1,05  RSIR Al —— 188





系列
Série
 气缸 容积
Déplacement		 型号
Modèle		 冷却 方式
Refroidissement		 电压 / 频率
Vol./Fre.		 制冷 量 Capacité 性能 系数 COP 电机 Moteur 认证
Certification		 高度 “A”
Hauteur  “A”
ASHRAE AHAM ASHRAE AHAM 类型
Type		 绕组
enroulements
  cm³     V / Hz W Btu W W / W EER W / W     mm
T 5,0  ETZ50U6L ST 115/60 96  328    1,70  5,80    RSCR Al —— 185
6,0  ETB60U6L ST 115/60 120  409    1,83  6,24    RSCR Al UL 185
ETZ60U6L ST 115/60 120  409    1,70  5,80    RSCR Al UL 185
7,2  ETB72U6L ST 115/60 150  512    1,83  6,24    RSCR Al UL 185
ETZ72U6L ST 115/60 150  512    1,70  5,80    RSCR Al UL 185
8,0  ETB80U6L ST 115/60 165  563    1,83  6,24    RSCR Al UL 185
ETZ80U6L ST 115/60 165  563    1,70  5,80    RSCR Al UL 185
9,0  ETB90U6 ST 115/60 190  648  / 1,83  6,24  2,16  RSCR Cu UL 185
11,0  ETB110U6 ST 115/60 220  751  / 1,81  6.10  2.14  RSCR Cu —— 185





系列
Série
 气缸 容积
Déplacement		 型号
Modèle		 冷却 方式
Refroidissement		 电压 / 频率
Vol./Fre.		 制冷 量 Capacité 性能 系数 COP 电机 Moteur 认证
Certification		 高度 “A”
Hauteur  “A”
ASHRAE CECOMAF ASHRAE CECOMAF 类型
Type		 绕组
enroulements
  cm³     V / Hz W Btu W W / W EER W / W     mm
T 7,2  * ETB72KL ST 220/50 128  437  96  1,83  6,24  1,44  RSCR Al —— 185
8,0  ETK80K ST 220/50 138  471  104  1,58  5,39  1,24  RSCR Cu CB 178
8,6  ETB86KL ST 220/50 150  512  113  1,80  6.10  1,42  RSCR Al CB 185
* ETH86KL ST 220/50 150  512  113  1,74  5,90  1,36  RSCR Al —— 185
ETA86K ST 220/50 150  513  112  1,35  4,60  1,05  RSIR Cu CCC / CB / VDE 178
9,5  ETZ95K ST 220/50 165  563  123  1,70  5,80  1,33  RSCR Cu CCC / CB 182
ETK95K ST 220/50 165  563  123  1,52  5.20  1,18  RSCR Cu CCC / CB 182
ETB95KL ST 220/50 170  580  129  1,80  6.10  1,42  RSCR Al CB 185
11,0  ETY110K ST 220/50 185  631  139  1,60  5,46  1,25  RSCR Cu CCC / CB 185
ETD110K ST 220/50 185  631  139  1,45  4,90  1,71  RSCR Cu CCC / CB 178





系列
Série
 气缸 容积
Déplacement		 型号
Modèle		 冷却 方式
Refroidissement		 电压 / 频率
Vol./Fre.		 制冷 量 Capacité 性能 系数 COP 电机 Moteur 认证
Certification		 高度 “A”
Hauteur  “A”
ASHRAE CECOMAF ASHRAE CECOMAF 类型
Type		 绕组
enroulements
  cm³     V / Hz W Btu W W / W EER W / W     mm
T 5,0  ETD50F ST 100/50 80  273  60  1,40  4,78  1,09  RSIR Cu —— 178
ST 100/60 95  324  72  1,50  5.12  1,17  RSIR
6,0  ETK60FL ST 100/50 102  348  77  1,50  5.10  1,18  RSIR Al —— 178
ST 100/60 120  409  91  1,62  5,50  1,25  RSIR
7,2  ETD72F ST 100/50 125  427  94  1,40  4,78  1.10  RSIR Cu —— 178
ST 100/60 145  495  110  1,50  5.12  1,18  RSIR
ETY72FL ST 100/50 125  427  94  1,62  5,50  1,25  RSCR Al —— 182
ST 100/60 125  427  94  1,62  5,50  1,25  RSCR
8,0  ETD80F ST 100/50 145  495  109  1,40  4,78  1.10  RSIR Cu —— 178
ST 100/60 165  563  124  1,50  5.12  1,17  RSIR
* ETY80FL ST 100/50 145  495  109  1,62  5,50  1,25  RSCR Al —— 185
ST 100/60 165  563  124  1,62  5,50  1,25  RSCR
8,6  * ETB86FL ST 100/50 150  512  112  1,80  6.10  1,40  RSCR Al —— 185
ST 100/60 170  580  128  1,80  6.10  1,40  RSCR
ETB86F ST 100/50 150  512  112  1,80  6.10  1,40  RSCR Cu —— 185
ST 100/60 170  580  128  1,80  6.10  1,40  RSCR





系列
Série
 气缸 容积
Déplacement		 型号
Modèle		 冷却 方式
Refroidissement		 电压 / 频率
Vol./Fre.		 制冷 量 Capacité 性能 系数 COP 电机 Moteur 认证
Certification		 高度 “A”
Hauteur  “A”
ASHRAE CECOMAF ASHRAE CECOMAF 类型
Type		 绕组
enroulements
  cm³     V / Hz W Btu W W / W EER W / W     mm
T 7,2  ETH72X6L ST 220/60 150  512  112  1,74  5,90  1,36  RSCR Al CB 185
* ETY72X6L ST 220/60 145  495  109  1,65  5,60  1,29  RSCR Al —— 182
8,0  ETH80X6L ST 220/60 168  573  126  1,74  5,90  1,36  RSCR Al CB 185
* ETY80X6L ST 220/60 170  580  128  1,65  5,60  1,29  RSCR Al —— 182
8,6  * ETB86X6L ST 220/60 180  614  135  1,83  6,24  1,44  RSCR Al —— 185
9,5  * ETZ95X6L ST 220/60 205  699  154  1,68  5,73  1,32  RSCR Al —— 185
* ETY95X6L ST 220/60 200  682  150  1,65  5,60  1,29  RSCR Al —— 185
ETD95X6L ST 220/60 198  675  148  1,48  5,90  1,15  RSCR Al CCC / CB 185







R134a
系列
Série
 气缸 容积
Déplacement		 型号
Modèle		 冷却 方式
Refroidissement		 电压 / 频率
Vol./Fre.		 制冷 量 Capacité 性能 系数 COP 电机 Moteur 认证
Certification		 高度 “A”
Hauteur  “A”
ASHRAE CECOMAF ASHRAE CECOMAF 类型
Type		 绕组
enroulements
  cm³     V / Hz W Btu W W / W EER W / W     mm
T 5,0  ATK50L ST 220/50 150  512  113  1,45  4,95  1.14  RSIR Al CCC / CB 182
ATK50NL ST 220/50 144  491  109  1,40  4,80  1.10  RSCR Al CCC / CB 182
ATD50L ST 220/50 144  491  109  1,25  4,27  0,98  RSIR Al CCC / CB 179
5,3  * ATZ53 ST 220/50 155  529  117  1,65  5,60  1,28  RSCR Cu CCC / CB 185
5.5  ATZ55 ST 220/50 170  580  128  1,62  5,53  1,26  RSCR Cu CB 185
ATK55 ST 220/50 160  546  121  1,35  4,60  1,05  RSCR Cu CCC / CB 185
6,0  ATH60 ST 220/50 175  597  132  1,70  5,77  1,32  RSCR Cu CCC / CB 185
ATZ60L ST 220/50 175  597  132  1,55  5h30  1,21  RSCR Al CCC / CB 185
ATK60 ST 220/50 180  580  128  1,51  5,15  1,18  RSCR Cu CCC / CB / CE 185
ATK60L ST 220/50 170  580  128  1,45  4,95  1.14  RSCR Al CCC / CB 182
ATD60L ST 220/50 170  580  128  1,25  4,27  0,98  RSIR Al CCC / CB 182
6,6  * ATH66 ST 220/50 205  699  155  1,70  5,77  1,32  RSCR Cu CCC / CB 185
* ATH66L ST 220/50 205  699  155  1,70  5,80  1,32  RSCR Al CB / VDE 188
ATK66 ST 220/50 192  655  144  1,55  5h30  1,21  RSCR Cu CCC / CB / CE 185
ATK66L ST 220/50 198  675  149  1,55  5h30  1,21  RSCR Al CCC / CB / CE 182
7,2  * ATH72 ST 220/50 215  734  162  1,70  5,77  1,32  RSCR Cu CCC / CB 188
ATK72 ST 220/50 205  699  154  1,51  5.12  1,17  RSCR Cu CCC / CB 185
ATA72X (OC) OC 220/50 205  699  154  1,35  4.30  0,98  RSIR Cu CCC / CB / VDE 188
ATA72X ST 220/50 190  648  143  1,25  4.30  0,98  RSIR Cu CCC / CB / VDE 185
8,0  * ATH80 ST 220/50 245  836  185  1,70  5,77  1,32  RSCR Cu CCC / CB 188
* ATH80L ST 220/50 245  836  185  1,70  5,80  1,32  RSCR Al CB / VDE 188
ATK80 ST 220/50 230  785  174  1,51  5.12  1,17  RSCR Cu CCC / CB 185
ATA80X ST 220/50 215  734  162  1,25  4.30  0,98  RSIR Cu CCC / CB 185
ATA80X (OC) OC 220/50 230  785  174  1,35  4.30  0,98  RSIR Cu CCC / CB 188





R134a (M / HBP)
系列
Série
 气缸 容积
Déplacement		 型号
Modèle		 冷却 方式
Refroidissement		 电压 / 频率
Vol./Fre.		 制冷 量 Capacité 性能 系数 COP 电机 Moteur 认证
Certification		 高度 “A”
Hauteur  “A”
ASHRAE CECOMAF ASHRAE CECOMAF 类型
Type		 绕组
enroulements
  cm³     V / Hz W Btu W W / W EER W / W     mm
T 7,2  AT72XLH F 220/50 760  2593  —— 2,20  7,51  —— CSIR AL CCC 174,8





系列
Série
 气缸 容积
Déplacement		 型号
Modèle		 冷却 方式
Refroidissement		 电压 / 频率
Vol./Fre.		 制冷 量 Capacité 性能 系数 COP 电机 Moteur 认证
Certification		 高度 “A”
Hauteur  “A”
ASHRAE CECOMAF ASHRAE CECOMAF 类型
Type		 绕组
enroulements
  cm³     V / Hz W Btu W W / W EER W / W     mm
T 7,2  AT72XLH F 220/50 760  2593  —— 2,20  7,51  —— CSIR AL CCC 174,8
220/60 890  3037    2,20  7,51





系列
Série
 气缸 容积
Déplacement		 型号
Modèle		 冷却 方式
Refroidissement		 电压 / 频率
Vol./Fre.		 制冷 量 Capacité 性能 系数 COP 电机 Moteur 认证
Certification		 高度 “A”
Hauteur  “A”
ASHRAE AHAM ASHRAE AHAM 类型
Type		 绕组
enroulements
  cm³     V / Hz W Btu W W / W EER W / W     mm
T 5,0  ATB50U6 ST 115/60 175  614  198  1,75  6.10  2.10  RSCR Cu UL 185
ATH50U6 ST 115/60 170  580  185  1,70  5,80  2,00  RSCR Cu UL 185
* ATH50U6L ST 115/60 170  580  184  1,70  5,80  2,01  RSCR Al —— 185
6,0  ATH60U6 ST 115/60 205  699  224  1,70  5,80  2,00  RSCR Cu UL 185
* ATH60U6L ST 115/60 205  699  221  1,70  5,80  2,01  RSCR Al —— 185
ATZ60U6L ST 115/60 200  682  230  1,64  5,60  1,95  RSCR Al —— 185
ATK60U6 ST 115/60 205  699  221  1,45  4,95  1,70  RSIR Cu UL 185
ATD60U6L ST 115/60 200  682  216  1,20  4.10  1,43  RSIR AL UL 185
6,6  * ATH66U6L ST 115/60 225  768  243  1,66  5,66  1,95  RSCR Al —— 185
ATH66U6 ST 115/60 225  768  245  1,66  5,66  1,95  RSCR Cu UL 185





系列
Série
 气缸 容积
Déplacement		 型号
Modèle		 冷却 方式
Refroidissement		 电压 / 频率
Vol./Fre.		 制冷 量 Capacité 性能 系数 COP 电机 Moteur 认证
Certification		 高度 “A”
Hauteur  “A”
ASHRAE CECOMAF ASHRAE CECOMAF 类型
Type		 绕组
enroulements
  cm³     V / Hz W Btu W W / W EER W / W     mm
T 5,0  ATD50V ST 220/50 140  478  105  1,25  4,27  0,98  RSIR Cu CCC / CB 182
ATA50K ST 220/50 144  491  109  1,35  4,61  1,05  RSIR Cu CCC / CB 185
5.5  ATA55K ST 220/50 148  505  112  1,30  4.40  1,02  RSIR Cu CCC / CB 182
6,0  * ATA60K ST 220/50 160  546  121  1,30  4.40  1,02  RSIR Cu CCC / CB 182
6,6  ATA66K ST 220/50 175  597  132  1,32  4,50  1,03  RSIR Cu CCC / CB 182
ATA66K (OC) OC 220/50 192  655  144  1,35  4,60  1,03  RSIR Cu CCC / CB 185
7,2  ATA72K ST 220/50 190  648  143  1,32  4,50  1,03  RSIR Cu CCC / CB 185
ATA72K (OC) OC 220/50 205  699  154  1,35  4,60  1,03  RSIR Cu CCC / CB 188





系列
Série
 气缸 容积
Déplacement		 型号
Modèle		 冷却 方式
Refroidissement		 电压 / 频率
Vol./Fre.		 制冷 量 Capacité 性能 系数 COP 电机 Moteur 认证
Certification		 高度 “A”
Hauteur  “A”
ASHRAE CECOMAF ASHRAE CECOMAF 类型
Type		 绕组
enroulements
  cm³     V / Hz W Btu W W / W EER W / W     mm
T 5.5  ATD55XL ST 220/50 148  505  112  1,25  4,27  0,98  RSIR Al CCC / CB 182
220/60 165  563  125  1,35  4,61  1,05
6,0  * ATZ60XL ST 220/50 175  597  132  1,55  5h30  1,21  RSCR Al CCC / CB 185
220/60 205  699  155  1,64  5,60  1,28
* ATK60XL ST 220/50 175  597  132  1,44  4,91  1.14  RSCR Al CB / VDE 182
220/60 205  699  155  1,54  5,25  1,20
ATD60XL ST 220/50 160  546  121  1,35  4,60  1,06  RSCR Al CCC / CB / VDE 185
220/60 185  631  140  1,40  4,80  1.10
220/50 160  546  121  1,25  4,27  0,98  RSIR
220/60 185  631  140  1,30  4,44  1,02
6,6  ATD66X ST / OC 220/50 190  648  143  1,25  4,27  0,98  RSIR Cu CCC / CB 182/185
220/60 225  768  170  1,35  4,61  1,06
ATD66XL (OC) ST / OC 220/50 175  597  132  1,20  4,09  0,94  RSIR Al CCC / CB 185/188
220/60 210  717  158  1,30  4,44  1,02
7,2  ATK72X ST / OC 220/50 205  699  154  1,40  4,78  1,09  RSCR Cu CCC / CB / VDE / CE 188/185
220/60 230  785  174  1,50  5.12  1,18
ATA72XL ST 220/50 190  648  143  1,32  4,48  1,03  RSCR Al CCC / CB / VDE 188
220/60 220  751  166  1,40  4,78  1,09
220/50 190  648  143  1,25  4,27  0,98  RSIR
220/60 220  751  166  1,35  4,61  1,05
8,0  ATK80X ST / OC 220/50 230  785  174  1,40  4,78  1,09  RSCR Cu CCC / CB 188/185
220/60 260  887  195  1,50  5.12  1,17
ATA80XL ST 220/50 215  734  162  1,32  4,48  1,03  RSCR Al CCC / CB / VDE 188
220/60 245  836  185  1,40  4,78  1,09





系列
Série
 气缸 容积
Déplacement		 型号
Modèle		 冷却 方式
Refroidissement		 电压 / 频率
Vol./Fre.		 制冷 量 Capacité 性能 系数 COP 电机 Moteur 认证
Certification		 高度 “A”
Hauteur  “A”
ASHRAE CECOMAF ASHRAE CECOMAF 类型
Type		 绕组
enroulements
  cm³     V / Hz W Btu W W / W EER W / W     mm
T 5.5  ATH55X6 ST 220/60 190  648  143  1,65  5,60  1,29  RSCR Cu / Cu CB 185
ATK55X6 ST 220/60 190  648  143  1,55  5,29  1,21  RSCR Cu / Cu CB 182
ATK55Y6 ST 127/60 190  648  144  1,55  5,29  1,21  RSCR Cu / Cu CB 182


QD35HG, 1/11 HP, 220V, SIKELAN, R134a, mini congélateur, petit bar réfrigérateur, réfrigérateur distributeur, refroidisseur d’eau, série L, RSIR, 75 w

Category: compressor
written by www.mbsm.pro | 13 January 2021

1.Product Performance
 1) QD35HG, série L , utilisez le réfrigérant R134A;
 2) Application de tension 220V à 240V;
 3) Fréquence pour 50 / 60HZ;
 4) Type de moteur: RSIR;
 5) Type de refroidissement: ST;
 6) Le dispositif de démarrage est le relais PTC;
 7) Application: basse contre-pression;
 8) La puissance nominale est de 1 / 11HP;
 9) Le COP est de 1,05 avec une capacité de refroidissement de 75 W.


Selon les conditions de test (ASHRAE)
 Température d’évaporation: -23,3 degrés
 Température ambiante: 32,2 degrés
 Température de sous-refroidissement: 32,2 degrés
 Température de condensation: 54,4 degrés
 Température d’aspiration: 32,2 degrés



1.Product Performance
 1) QD35HG, série L, utilisez le réfrigérant R134A;
 2) Application de tension 220V à 240V;
 3) Fréquence pour 50 / 60HZ;
 4) Type de moteur: RSIR;
 5) Type de refroidissement: ST;
 6) Le dispositif de démarrage est le relais PTC;
 7) Application: basse contre-pression;
 8) La puissance nominale est de 1/11 HP;
 9) Le COP est de 1,05 avec une capacité de refroidissement de 75 W.

Ce modèle a passé les certificats CB / VDE et les personnages principaux comme ci-dessous
  1) Petite taille;
  2) haute efficacité et fiabilité;
  3) faible bruit et vibration;
  4) appliqué au mini réfrigérateur, au distributeur d’eau, etc.

basé sur la condition d’essai (ASHRAE)
 température d’évaporation: -23,3 degrés
 Température ambiante: 32,2 degrés
 Température de sous-refroidissement: 32,2 degrés
 Température de condensation: 54,4 degrés
 Température d’aspiration: 32,2 degrés

2. Spécifications du compresseur

En série Modèle HP Tension / Fréquence (V / Hz) Déplacement (cm3) Capacité de refroidissement ASHRAE Type de moteur Dispositif de démarrage Condensateur de démarrage (uF) Condensateur de fonctionnement (uF) Type de refroidissement
-35 ° C (-31F) -30 ° C (-22F) -25 ° C (-13F) Conditions d’essai: -23,3 ° C (-10F) -20 ° C (-4F) -15 ° C (5F) -10 ° C (10 ° F) -5 ° C (23 F) 0 ° C (32 F)
W Btu / h W Btu / h W Btu / h Capacité (W) Capacité (Btu / h) Puissance d’entrée (W) Courant (A) FLIC EER W Btu / h W Btu / h W Btu / h W Btu / h W Btu / h
L QD25HG 1/12 220 à 240 V / 50 à 60 Hz 2,5 25 85 33 113 42 143 55 188 52 0,55 1,05 3,61 69 235 86 293 107 365 134 457 168 573 RSIR Relais de démarrage PTC / / ST
QD30HG 1/12 3.0 30 102 39 133 50 171 65 222 62 0,63 1,05 3,58 81 276 102 348 127 433 159 543 198 676 RSIR / / ST
QD35HG 1/11 3,5 34 116 44 150 58 198 75 256 71 0,68 1,05 3,60 94 321 117 399 147 502 183 624 229 781 RSIR / / ST
ADW43 1 / 6- 4.3 50 171 65 222 85 290 110 375 100 1.0 1.1 3,75 138 471 172 587 215 734 269 918 336 1146 RSIR / / ST
ADW51 1/6 5.1 57 194 74 252 96 328 125 427 104 1.1 1.2 4.10 156 532 195 665 244 833 305 1041 382 1303 RSIR / / ST
ADW57 1 / 5- 5,7 62 212 80 273 104 355 135 461 112 1,15 1.2 4.11 170 580 211 720 264 901 330 1126 412 1406 RSIR / / ST
SP ADW43 1 / 6- 4.3 50 171 65 222 85 290 110 375 100 1.0 1.1 3,75 138 471 172 587 215 734 269 918 336 1146 RSIR Relais de démarrage PTC / courant / / ST
ADW51 1/6 5.1 57 194 74 252 96 328 125 427 104 1.1 1.2 4.10 156 532 195 665 244 833 305 1041 382 1303 RSIR / / ST
ADW57 1 / 5- 5,7 62 212 80 273 104 355 135 461 112 1,15 1.2 4.11 170 580 211 720 264 901 330 1126 412 1406 RSIR / / ST
ADW66 1 / 4- 6,6 75 256 98 334 127 433 165 563 132 1.2 1,25 4,27 206 703 258 880 322 1099 403 1375 504 1720 RSIR / / ST
ADW77 1/4 7,7 84 287 109 372 142 485 185 631 148 1,4 1,25 4,27 231 788 289 986 361 1232 452 1542 565 1928 RSIR / / ST
ADW86 1/4 + 8,6 91 310 118 403 154 525 200 682 160 1,45 1,25 4,27 250 853 313 1068 391 1334 488 1665 610 2081 RSIR / / ST
ADW91 1 / 3- 9.1 100 341 130 444 169 577 220 751 176 1,65 1,25 4,27 275 938 344 1174 430 1467 537 1832 671 2289 RSIR / / ST
LM ADW43 1 / 6- 4.3 50 171 65 222 85 290 110 375 100 1.0 1.1 3,75 138 471 172 587 215 734 269 918 336 1146 RSIR / / ST
ADW51 1/6 5.1 57 194 74 252 96 328 125 427 104 1.1 1.2 4.10 156 532 195 665 244 833 305 1041 382 1303 RSIR / / ST
ADW57 1 / 5- 5,7 62 212 80 273 104 355 135 461 112 1,15 1.2 4.11 170 580 211 720 264 901 330 1126 412 1406 RSIR / / ST
ADW66 1 / 4- 6,6 75 256 98 334 127 433 165 563 132 1.2 1,25 4,27 206 703 258 880 322 1099 403 1375 504 1720 RSIR / / ST
ADW77 1/4 7,7 84 287 109 372 142 485 185 631 148 1,4 1,25 4,27 231 788 289 986 361 1232 452 1542 565 1928 RSIR / / ST
MK ADW66 1 / 4- 6,6 75 256 98 334 127 433 165 563 132 1.2 1,25 4,27 206 703 258 880 322 1099 403 1375 504 1720 RSIR / / ST
ADW77 1/4 7,7 84 287 109 372 142 485 185 631 148 1,4 1,25 4,27 231 788 289 986 361 1232 452 1542 565 1928 RSIR / / ST
ADW86 1/4 + 8,6 91 310 118 403 154 525 200 682 160 1,45 1,25 4,27 250 853 313 1068 391 1334 488 1665 610 2081 RSIR / / ST
ADW91 1 / 3- 9.1 100 341 130 444 169 577 220 751 176 1,65 1,25 4,27 275 938 344 1174 430 1467 537 1832 671 2289 RSIR / / ST
ADW110 3/8 11,0 123 420 160 546 208 710 270 921 215 2,05 1,25 4,28 338 1153 422 1440 527 1798 659 2249 824 2811 RSIR / / F
WQ ADW91 1 / 3- 9.1 100 341 130 444 169 577 220 751 176 1,65 1,25 4,27 275 938 344 1174 430 1467 537 1832 671 2289 RSIR / / F
ADW110 3/8 11,0 123 420 160 546 208 710 270 921 215 2,05 1,25 4,28 338 1153 422 1440 527 1798 659 2249 824 2811 RSIR / / F
ADW128 3/8 + 12,8 146 498 189 645 246 839 320 1092 256 2,3 1,25 4,27 400 1365 500 1706 625 2133 781 2665 977 3334 CSIR Relais de démarrage actuel 80 / F
ADW142 1 / 2- 14.2 159 543 207 706 269 918 350 1194 280 2.6 1,25 4,27 438 1494 547 1866 684 2334 855 2917 1068 3644 CSIR 80 / F
ADW153 1/2 15,3 173 590 225 768 292 996 380 1297 304 2,8 1,25 4,27 475 1621 594 2027 742 2532 828 2825 1160 3958 CSIR 80 / F


Compresseurs, rotatifs, climatiseurs, KG-INDUSTRIES, SG533F ,SG555F-A, SG573F, SG533Q, SG553Q, SG513Q, SG633G, SG633P, SG653P, SG673P, SG733R, FGA550-A, FG313S-A, CG133B, CG333D, CG433E, CG533F, CG533Q, CG633G, CG633P

Category: compressor
written by www.mbsm.pro | 13 January 2021



Caractéristiques
Appl.
Refrig.
Séries

Déplacement
(ml / tr)
Ellipse

Tension
(v)

Fréquence
(Hz)

Capacité de refroidissement
Remarque
w
BTU / h
T1

R22
SG
15,1
SG533F
220-240
50
2470
8430
CCEE / T¨¹V
15,1
SG555F-A
115
60
3090
10537
Sous application
15,1
SG573F
208-230
60
3065
10452
Sous application
16,2
SG533Q
220-240
50
2650
9037
CCEE / T¨¹V
16,2
SG553Q
110-120
60
3220
10980
UL
16,2
SG513Q
100
50
2813
9592

60
3402
11601
16,7
SG633G
220-240
50
2760
9412
CCEE / T¨¹V
17,3
SG633P
220-240
50
2850
9719
CCEE / T¨¹V
17,3
SG653P
110-120
60
3500
11935
UL
17,3
SG673P
208-230
60
3495
11918
UL
18,4
SG733R
220-240
50
2990
10196
CCEE / T¨¹V
FG
8,0
FGA550-A
115
60
1605
5473
Sous application
13,3
FG313S-A
100
50
2330
7945
En développement
60
2826
9637
R407C
CG
10,4
CG133B
220-240
50
1710
5831
CCEE / T¨¹V
12,5
CG333D
220-240
50
(2060)
(7025)
En développement
14,1
CG433E
220-240
50
(2320)
(7911)
En développement
15,1
CG533F
220-240
50
(2470)
(8423)
En développement
16,2
CG533Q
220-240
50
2650
9037
CCEE / T¨¹V
16,7
CG633G
220-240
50
(2760)
(9412)
En développement
17,3
CG633P
220-240
50
(2850)
(9719)
En développement



Dimensions des compresseurs
Séries
Ellipse
A (millimètre)
B (millimètre)
C (millimètre)
D (millimètre)

E (mm)
(ID)

F (mm)
(ID)
G (millimètre)
Dessin n °
SG
SG533F SG573F SG533Q SG513Q SG553Q
242,0.
193,0
65,0
99,0
8,2
9,8
54,5
N ° 1
SG633F SG633P SG653P SG673P SG733R SG555F-A
256,0
193,0
65,0
99,0
8,2
9,8
55,5
N ° 1
FG
FGA550-A
221,8
193,0
65,0
99,0
8,2
9,8
45,7
N ° 1
FG313S-A
242,0
193,0
65,0
99,0
8,2
9,8
54,5
N ° 1
CG
CG133B, CG533Q
242,0
193,0
65,0
99,0
8,2
9,8
55,5
N ° 1
SH

SH733H SH733Q SH833JSH833K
258,4
252,0
70,0
114,0
9.7
12,9
60,3
N ° 2
SH833K-G SH833U
270,4
262,5
80,0
120,5
9.7
12,9
60,3
N ° 2
SH773H SH773Q SHZ33L SHZ73L
278,4
252,5
70,0
114,0
9.7
12,9
60,3
N ° 2
SH933R SH973R
278,4
262,5
80,0
120,5
9.7
12,9
60,3
N ° 2
SH933R-S
293,4
220,5
70,0
114,0
9.7
12,9
60,3
N ° 2
SHZ83L-E SHY33M-G
SHYM-D SHY33M-E
SHY73M SHX33S
SHW33T SHW73T
293,4
262,5
80,0
120,5
9.7
12,9
60,3
N ° 2
SHV33Y-G SHV33Y
338,9
299,0
89,1
125,0
9.7
16.2
80,4
N ° 2
CH
CH933R-S CHY33M-S CHW33T
307,8
262,5
80,0
120,5
9.7
12,9
60,3
N ° 2
TH
THU33W
372,7
342,8
89,1
125,0
9.7
16.2
70,0
N ° 3
Dimensions des compresseurs contrôlés par onduleur
Séries
Ellipse
A (millimètre)
B (millimètre)
C (millimètre)
D (millimètre)

E (mm)
(ID)

F (mm)
(ID)
G (millimètre)
Dessin n °
SG
SGZ20D-Y SGZ20E-Y
256,0
228,0
70,0
102,5
8,2
12,9
68,0
N ° 1
SG920D-N SGZ20D-N SGZ20E-N
256,0
228,0
70,0
102,5
8,2
12,9
68,0
N ° 1
FG
FG720C-Y
242,0
193,0
65,0
99,0
8,2
9,8
54,5
N ° 1
SH
SHU20K-Y
293,4
268,0
89,1
125,0
9.7
16.2
60,3
N ° 2
TH
THS20M-Y
307,8
325,3
89,1
125,0
9.7
16.2
52,4
N ° 3
