Compresseurs hermétiques DANFOSS TL, FR et SC
| BOC partie No. |
Code Danfoss |
Puissance nominale et applic |
Refrig. | Capacité nominale (watts) |
Réf . BOC |
Code Danfoss |
Puissance nominale et applic |
Réfrigérer | Capacité nominale (watts) |
| FR6B | 103U2654 | 1/5 MBP | R12 | 354 | TL3F | 102G4300 | 1/10 LBP | R134a | 58 |
| FR8.5B | 103U2854 | 1/4 MBP | R12 | 450 | TL4F | 102G4400 | 1/8 LBP | R134a | 84 |
| SC10B * | 104L2510 | 1/3 MBP | R12 | 588 | TLS5F | 102G4520 | 1/6 LBP | R134a | 127 |
| FR11B | 103U2154 | 1/3 MBP | R12 | 624 | TLS7F | 102G4720 | 1/5 LBP | R134a | 162 |

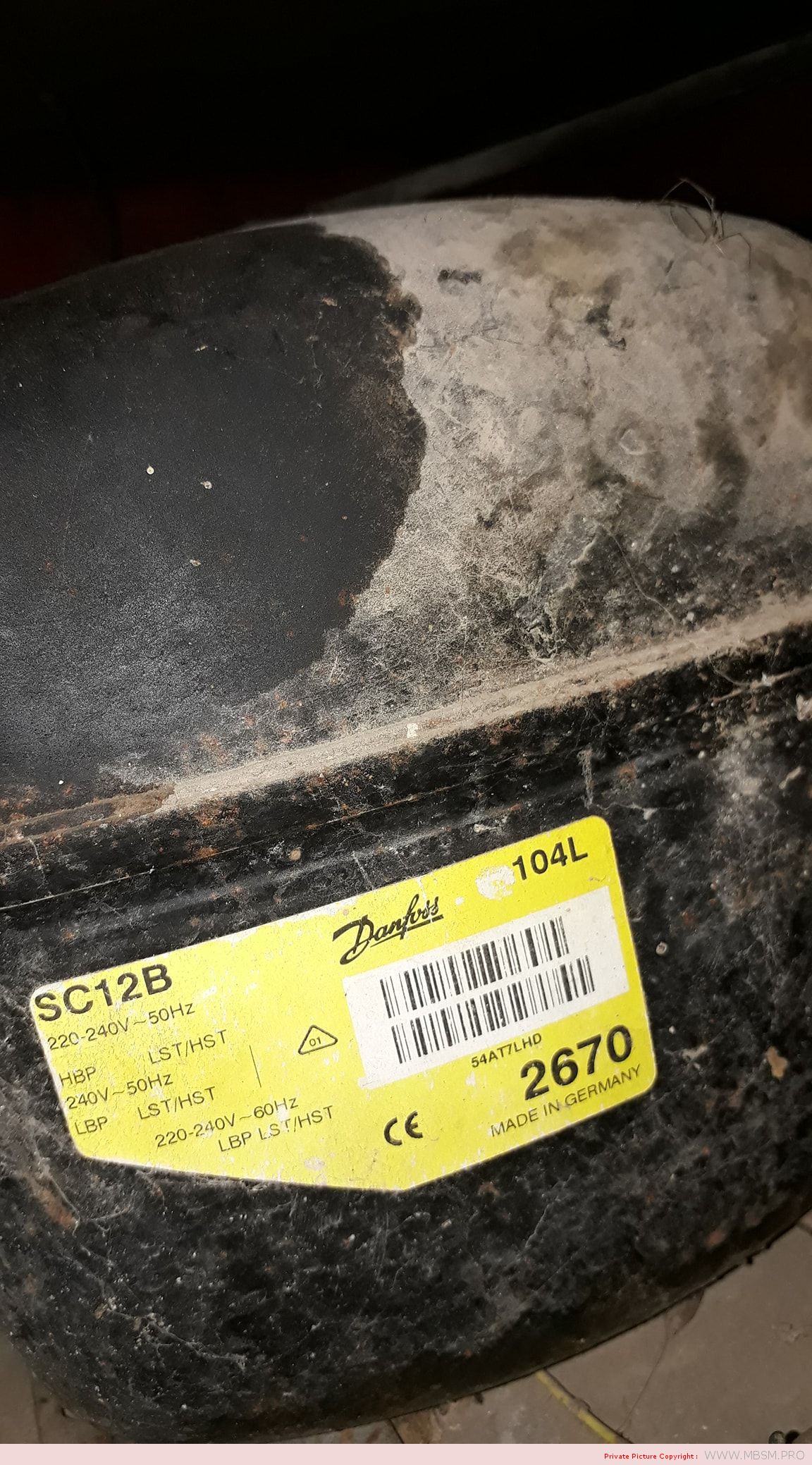

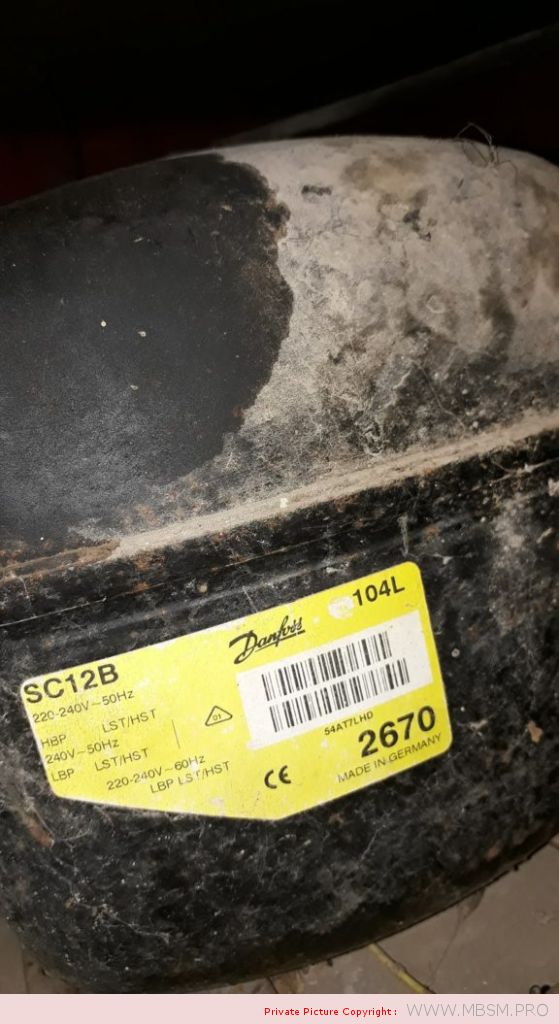

| SC12B * | 104L2670 | 4/9 MBP | R12 | 756 | NL7F | 105G6706 | 1/4 LBP | R134a | 183 |
| SC15B * | 104L2830 | 1/2 MBP (LBP) | R12 (R502) | 912 (768) | NL9F ** | 105G6802 | 1/4 LBP | R134a | 214 |
| SC18B * | 1042110 | 2/3 MBP (LBP) | R12 (R502) | 1044 (900) | NL11F ** | 105G6910 | 1/4 LBP | R134a | 274 |
| SC21B | 104L2310 | 3/4 MBP | R12 | 1212 | SC15F ** | 104G8500 | 1/3 LBP | R134a | 319 |
| SC10B | 104L2510 | 1/3 LBP | R502 | 468 | SC18F ** | 104G8800 | 4/9 LBP | R134a | 395 |
| SC12B | 104L2670 | 4/9 LBP | R502 | 612 | TL3G | 104G4350 | 1/8 MBP | R134a | 175 |
| SC15C | 104L2832 | 2/3 LBP | R502 | 768 | TL4G | 102G4452 | 1/6 MBP | R134a | 215 |
| SC18C | 104L2111 | 3/4 LBP | R502 | 900 | FR6G | 103G6660 | 1/5 MBP | R134a | 351 |
| SC10G | 104G8000 | 1/3 MBP | R134a | 591 | FR8.5G | 103G6780 | 1/4 MBP | R134a | 468 |
| SC12G | 104G8240 | 4/9 MBP | R134a | 751 | FR11G | 103G6980 | 1/3 MBP | R134a | 609 |
| SC18G | 104G8820 | 2/3 MBP | R134a | 1059 | SC15G | 104G8520 | 1/2 MBP | R134a | 892 |
| SC21G | 104G8140 | 3/4 MBP | R134a | 1256 | SC10CL | 104L2523 | 1/3 MBP | R507 | 450 |
| SC12CL | 104L2623 | 4/9 LBP | R507 | 624 | SC15CL | 104L2853 | 2/3 LBP | R507 | 758 |
| SC18CL | 104L2123 | 3/4 LBP | R507 | 893 |
Remarque:
- Les compresseurs marqués ** sont équipés de raccords de refroidisseur d’huile.
- Les compresseurs marqués * peuvent être utilisés sur les systèmes R502 avec un fonctionnement à tube capillaire dans la gamme LBP.
- (Systèmes sans dégivrage automatique uniquement).
Capacités nominales basées sur:
LBP = -23,3 ° C température d’évaporation
MBP = -5 ° C température d’évaporation
| Relais de remplacement (appareil de démarrage) | |
|
Réf |
Convient au |
| 103N0011 | TL3A à TL5A, FR7.5A à FR11A |
| 103N0002 | SC12A, SC15A |
urs muraux, systèmes de refroidissement et de chauffage

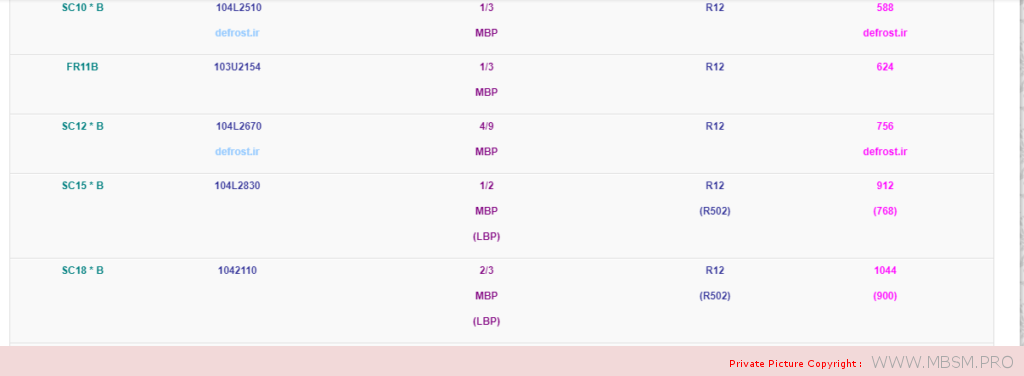

Tableau de puissance des compresseurs Danfoss
Tableau de puissance des compresseurs Danfoss

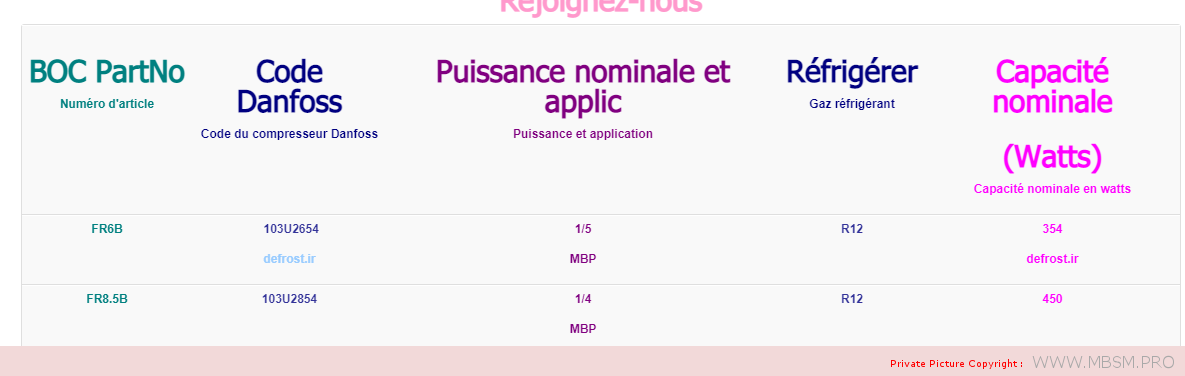

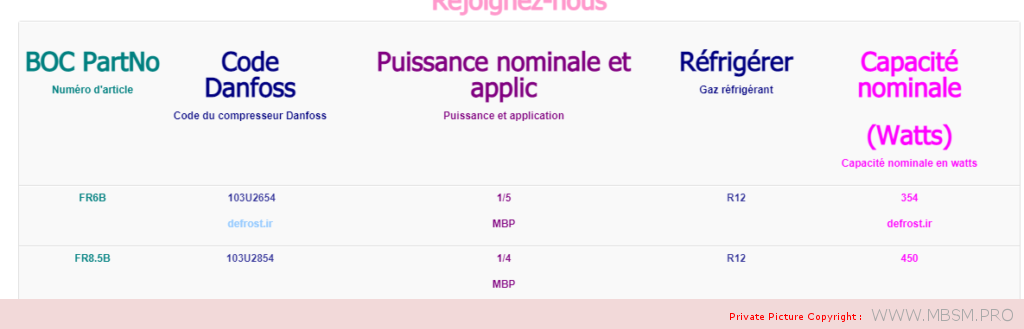

Capacité nominale(Watts)Capacité nominale en watts |
RéfrigérerGaz réfrigérant |
Puissance nominale et applicPuissance et application |
Code DanfossCode du compresseur Danfoss |
BOC PartNoNuméro d’article |
| 354
http://pakij.ir |
R12 | 1/5
MBP |
103U2654
http://pakij.ir |
FR6B |
| 450 | R12 | 1/4
MBP |
103U2854 | FR8.5B |

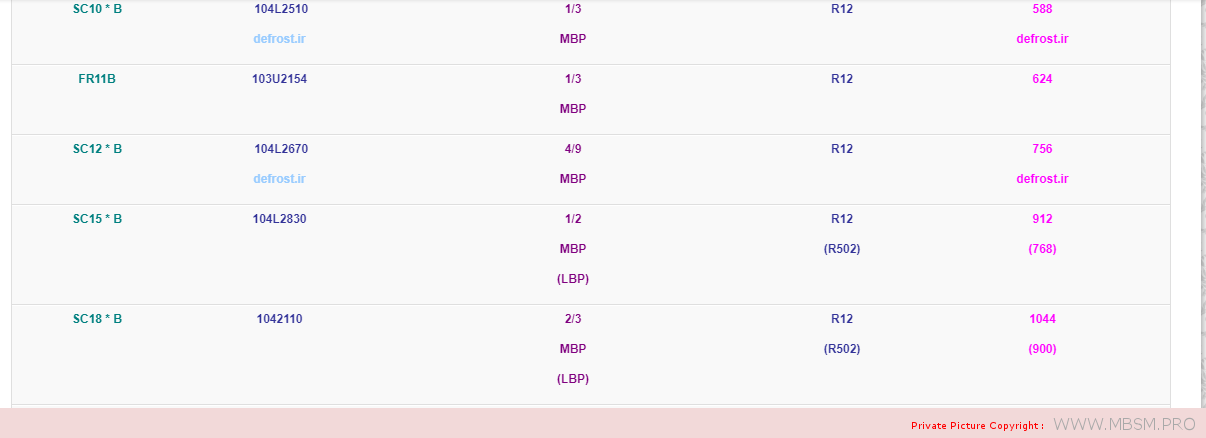

| 588
http://pakij.ir |
R12 | 1/3
MBP |
104L2510
http://pakij.ir |
SC10 * B |
| 624 | R12 | 1/3
MBP |
103U2154 | FR11B |
| 756
http://pakij.ir |
R12 | 4/9
MBP |
104L2670
http://pakij.ir |
SC12 * B |
| 912
(768) |
R12
(R502) |
1/2
MBP (LBP) |
104L2830 | SC15 * B |
| 1044
(900) |
R12
(R502) |
۲/3
MBP (LBP) |
1042110 | SC18 * B |

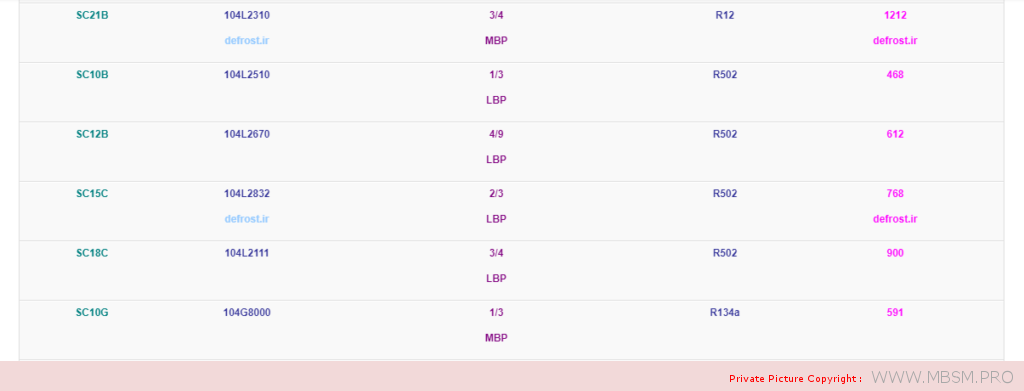

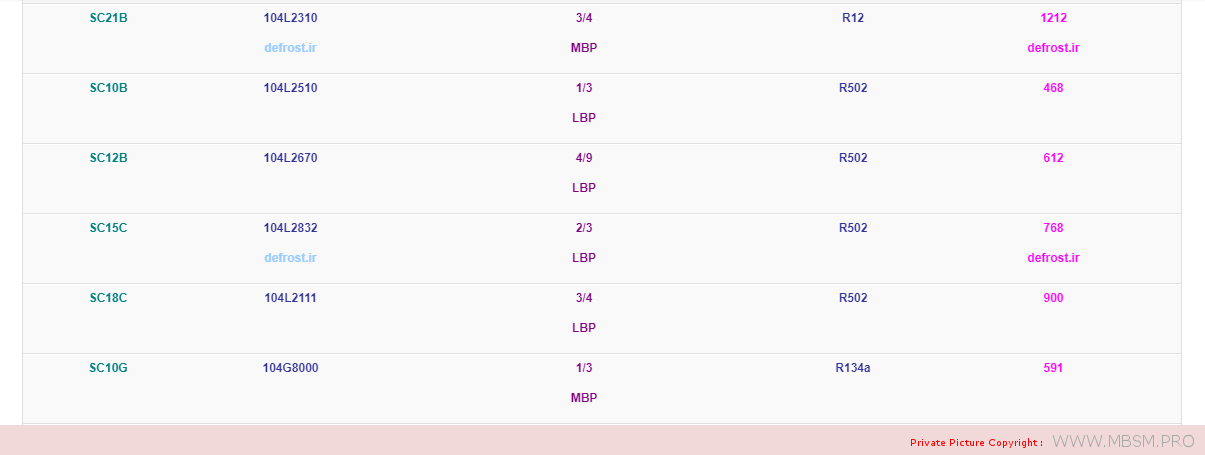

| 1212
http://pakij.ir |
R12 | 3/4
MBP |
104L2310
http://pakij.ir |
SC21B |
| 468 | R502 | 1/3
LBP |
104L2510 | SC10B |
| 612 | R502 | 4/9
LBP |
104L2670 | SC12B |
| 768
http://pakij.ir |
R502 | ۲/3
LBP |
104L2832
http://pakij.ir |
SC15C |
| 900 | R502 | 3/4
LBP |
104L2111 | SC18C |
| 591 | R134a | 1/3
MBP |
104G8000 | SC10G |

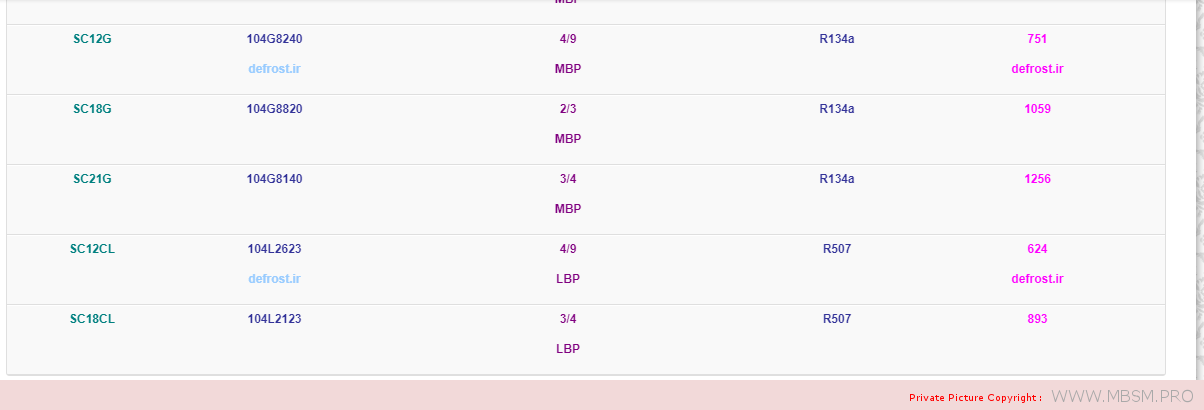

| 751
http://pakij.ir |
R134a | 4/9
MBP |
104G8240
http://pakij.ir |
SC12G |
| 1059 | R134a | ۲/3
MBP |
104G8820 | SC18G |
| 1256 | R134a | 3/4
MBP |
104G8140 | SC21G |
| 624
http://pakij.ir |
R507 | 4/9
LBP |
104L2623
http://pakij.ir |
SC12CL |
| 893 | R507 | 3/4
LBP |
104L2123 | SC18CL |
