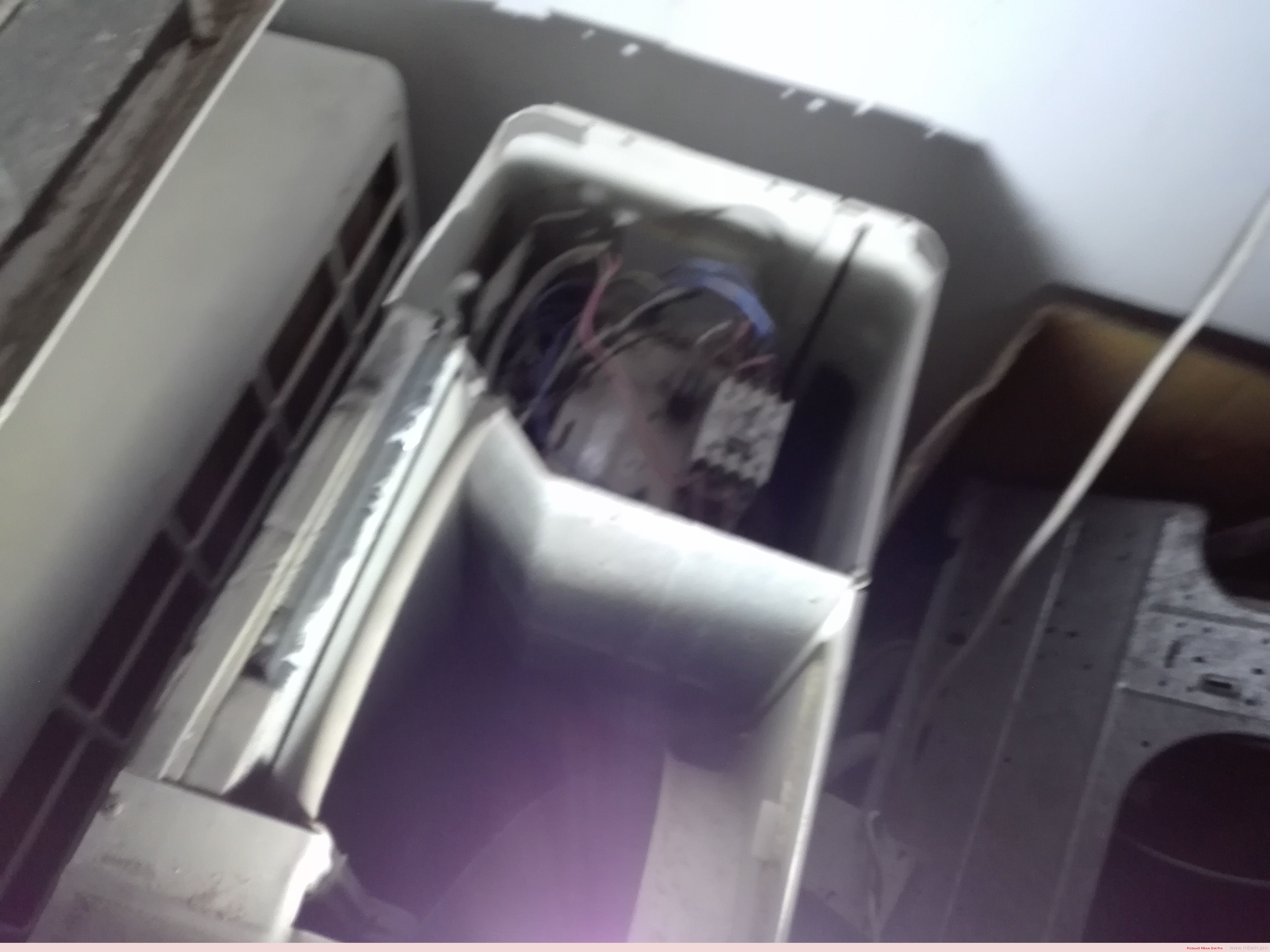

www.mbsm.pro, Branchement de Contacteur ,De Réponse Carte mère, Climatiseur ,Sharp

A1 = Entrée Courant de réponse carte mère Neutre (N) Noir 1.5mm2

A2 = Entrée Courant de réponse carte mère Phase (1) Rouge 2.5mm2

A1/a2 = C’est la Bobine 220v 50H

L1 /L3 = Entrée Courant de La Ligne De Curant  Direct Phase Rouge 2.5mm2

T1/T3 = Retour Du Compresseur Fil Rouge 2.5mm2
