Technical Data Of  R134a Series Refrigeration Compressor (MBP)

Model Displace(cm3) MotorType Cooling Capacity(W) Input Power(W) Rated Current(A) COP(W/W) VOL/FREV/Hz
QD52H 1/6HP 5.20 RSIR S 428 124 1.05 1.09 220/50
QD59H 1/6HP+ 5.90 RSIR S 442 119 1.00 1.13 220/50
QD65H 1/5HP 6.50 RSIR S 467 137 1.05 1.15 220/50
FN77H 1/4HP 7.70 RSIR S 502 152 1.35 1.16 220/50
FN91H 1/4HP+ 9.10 RSIR S/F 543 187 1.40 1.18 220/50
FN110H 1/3HP 11.00 RSIR F 619 225 1.60 1.20 220/50
QD128H 3/8HP 12.80 RSIR F 688 260 2.00 1.18 220/50
QD142H 1/2HP 14.20 CSIR F 774 280 2.10 1.19 220/50
Test Conditions:(1)Evaporating   Temp.= -5°C(2)Ambient      Temp.=32.2°C (3)Condensing    Temp.=54.4°C(4)Suction       Temp.=32.2°C (5)Sub-cooling   Temp.=32.2°C  Conversion Table:1. 1watt=3.41BTU/h2. 1watt=0.86Kcal/h3.1Kcal/h=3.97BTU/h
Tolerance of performance data:(1)Capacity≥95%(2)Input Power≤115%(3)Current≤110%(4)COP≥93% Cooling Type:S——Static CoolingF——Fan CoolingH——R406a RefrigerationL——LBP
The compressor is the same with refrigeration implement which usually include refrigerator, refrigeration deepfreeze, kitchen refrigeration, display case, revelation tank, dehumidify appliance etc. The main feature: light compact, high efficiency, good reliability, low noise vibration.



R134a, LBP, Mini Commerciale, 1/5hp compresseur, réfrigérateur, QD75H, 150W





Caractéristiques

Compresseur de réfrigérateur 1 / 5HP R134A pour réfrigérateur
Compresseur AC: R134A Hermetic LBP Piston Reciprocationg
Modèle de compresseur : QD75H
Alimentation: 220 ~ 240V / 50Hz
Déplacement: 7.5CC
Capacité de refroidissement: 180W
Puissance nominale: 150W
Puissance nominale: 1 / 5HP
COP: 1,2 W / W
Type de moteur: Relais de
démarrage RSIR :
Type de refroidissement PTC : S
Application: LBP
Certification: CE
1×20’FCL: 1920PCS

Application:
LBP: Faible contre-pression; Réfrigérateur, congélateur, cave à vin
MBP: Contre-pression moyenne; Climatiseur, distributeur automatique
HBP: Contre-pression élevée: Climatiseur, machine à glaçons

Condition du test LBP ASHRAE:
Température d’Evapration: -23,3 º C
Température de condensation: 54,4 º C
Température de sous-refroidissement: 32,2 º C
Température ambiante: 32,2 º C

MBP ASHRAE Condition de test:
Evapration Température: -5 º C
Température de condensation: 54,4 º C
Température ambiante: 35 º C
Sous-refroidissement température: 46,1
température d’ aspiration: 35 º C

RAP état ASHRAETest:
Evapration température: 7.2º C
condensation température: 54.4º C
température ambiante: 35 ° C
sous – refroidissement température: 46.1º C
aspiration température: 35 ° C

Paramètre Plage de variation:
Capacité de refroidissement: ≥ 95 %
Puissance d’Inpurt: ≤ 115%
Courant: ≤ 110%
COP: ≥ 95%

Type de refroidissement:
S: refroidissement naturel
F1: refroidissement par ventilateur, diamètre du ventilateur de 200 mm, vitesse de l’air de 1,5 m / s
F2: refroidissement par ventilateur, diamètre du ventilateur de 200 mm, vitesse de l’air de 3 m / s





Conditions de test
Evap. Temp.: -23,3 ° C
Cond. Temp.: 54,4 ° C
Amb. Temp.: 32,2 ° C
Aspiration. Temp .: 32,2 ° C
Temp. De sous-refroidissement: 32,2 ° C
LBP ASHRAE

Modèle: QD75H
Alimentation: 220-240V / 50Hz
Cylindrée (cm³): 7,5
Capacité de refroidissement (W): 180
Puissance nominale (W): 164
Puissance nominale (HP ): 1/5
COP (W / W): 1,097
Courant
nominal (A): 1,35 Type de moteur:
Condensateur RSIR (μ F): /
Relais de démarrage: Relais d’application
Type de refroidissement: S
Emballage (PCS / palette): 100
1 × 20’FCL (PCS): 2000

Caractéristiques
1. Petite taille,
2. Haute efficacité et fiabilité
3. Performance de départ fiable
4. Faible son et vibration

1. Application LBP, utilisé pour la fontaine à boire, le réfrigérateur, le congélateur, l’armoire à alcool, la machine à glaçons et d’autres machines de réfrigération de taille moyenne et petite.
2. 220V-240V / 50-60HZ
3. utiliser le réfrigérant R134a
4. avec certification CCC / CE / VDE

Compresseurs 220V-240V / 50-60HZ: La série WT se caractérise principalement par une forte capacité de charge, de bonnes performances de démarrage, un faible bruit et une bonne fiabilité La
série WT est dans une structure de bielle et de manivelle entièrement fermée et avec piston alternatif en mode d’aspiration semi-directe

PARAMÈTRE DE PERFORMANCE DU COMPRESSEUR R134a-LBP
Compresseur à faible contre-pression (LBP) Wansheng R134a Conditions d’essai Evap. Température: -23,3 ° C Cond. Température: 54,4 ° C
Amb. Température: 32,2 ° C Succion. Température: 32,2 ° C
Temp de sous-refroidissement: 32,2 ° C LBP ASHRAE
Modèle Déplacement (cm³)              Capacité de refroidissement (W)          Puissance nominale (W)         Puissance nominale (HP)   COP (W / W) Type de moteur Condensateur (μF) Relais de départ Type de refroidissement
Série WT 220-240V / 50-60Hz
QD75H 7,5 180/200 150/154 1/5 1,2 / 1,3 RSIR / PTC S



Compresseur de réfrigération série QD R134a (220V-240V / 50Hz)



Modèle

Déplacer

 (cm3)

Moteur

type

Refroidissement

type

Capacité

FLIC

(W / W)

Moteur

 contribution

(w)

Charge d’huile

 (cm3)

-35 ℃ -30 ℃ -25 ℃ -23,3 ℃ -20 ℃ -15 ℃ -23,3 ℃ -23,3 ℃
QD25H 2,5 RSIR S 32 45 58 65 85 105 0,85 76 140
QD30H 3 RSIR S 38 53 68 76 98 120 1 76 140
QD35H 3,5 RSIR S 45 60 79 88 115 140 1 88 140
QD43H 4.3 RSIR S 57 80 103 115 150 185 1.1 105 160
QD52H 4,9 RSIR S 68 95 122 136 176 218 1,18 115 160
QD59H 5.5 RSIR S 79 110 143 158 205 253 1,3 122 180
QD65H 6.2 RSIR S 88 123 158 176 228 280 1,3 135 180
QD75H 6,6 RSIR S 98 136 176 195 253 312 1,3 150 180
QD91H 8.3 RSIR S / F 115 160 210 230 300 268 1,3 177 180
QD110H dix RSIR F 145 205 260 290 380 465 1,45 200 220
QD128H 11,1 RSIR F 165 230 298 330 430 530 1,43 230 220
QD142H 13,5 CSIR F 180 250 325 360 470 580 1,31 275 250
QD158H 14,8 CSIR F 195 275 350 390 505 625 1,26 310 250



Points forts


Type Type de LBP
Tension (V) 220
Fréquence (Hz) 50/60
Capacité de refroidissement
Kcal / h  155/172
W  180/200
Btu / h 614/682
Consommation d’énergie (W) 163/166
Réfrigérant R134a
Spécifications générales
Déplacement (CC)  7,0
EER Btu / Wh  3,77 / 4,11

Performance (selon ASHRAE)

ASHARE-23.3℃/54.4℃@50Hz

HP (50 Hz) 1/5

Déplacement  (cm3)

7,0
 Capacité (W) 180/195
 COP (w / w)  1,1 * 1,2
Type de moteur RSIR
 Appareil de démarrage  PTC
Refroidissement S
Application R134a LBP
(V / Hz) 220V 50Hz / 60Hz



Compresseur de réfrigérateur 1 / 5HP R134A pour réfrigérateur
Compresseur AC: R134A Hermetic LBP Piston Reciprocationg
Modèle de compresseur : QD75H
Alimentation: 220 ~ 240V / 50Hz
Déplacement: 7.5CC
Capacité de refroidissement: 180W
Puissance nominale: 150W
Puissance nominale: 1 / 5HP
COP: 1,2 W / W
Type de moteur: Relais de
démarrage RSIR :
Type de refroidissement PTC : S
Application: LBP
Certification: CE
1×20’FCL: 1920PCS
Application:
LBP: Faible contre-pression; Réfrigérateur, congélateur, cave à vin
MBP: Contre-pression moyenne; Climatiseur, distributeur automatique
HBP
:
Contre -pression élevée: Climatiseur, machine à glaçons Condition du test LBP ASHRAE: Evapration Température: -23,3 º C
Température de condensation: 54,4 º C
Température de sous-refroidissement: 32,2 º C
Température ambiante: 32,2 º C
MBP ASHRAE Condition d’essai:
Evapration Température: -5 º C
Température de condensation: 54,4 º C
Température ambiante: 35 º C
Température de sous-refroidissement: 46,1
Température d’aspiration: 35 º C
HBP ASHRAETest condition:
Evapration Température: 7,2 ° C
Température de condensation: 54,4 ° C
Température ambiante: 35 ° C
Température de sous-refroidissement: 46,1 ° C
Température d’aspiration: 35 ° C
Plage de variation des paramètres:
Capacité de refroidissement: ≥ 95%
Puissance absorbée: ≤ 115%
Courant: ≤ 110%
COP: ≥ 95%
Type de refroidissement:
S: refroidissement naturel
F1: Ventilateur de refroidissement, diamètre du ventilateur 200 mm, vitesse de l’air de 1,5 m / s
F2: Refroidissement du ventilateur, diamètre du ventilateur de 200 mm, vitesse de l’air de 3 m / s

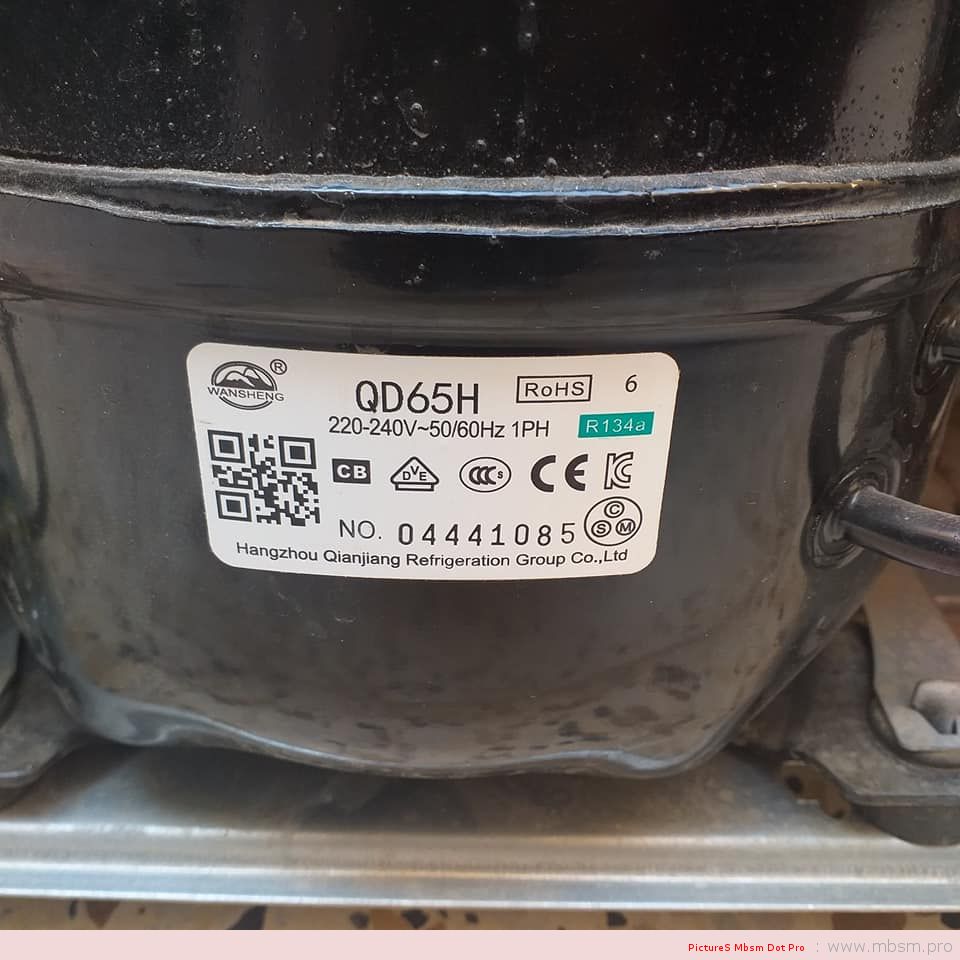

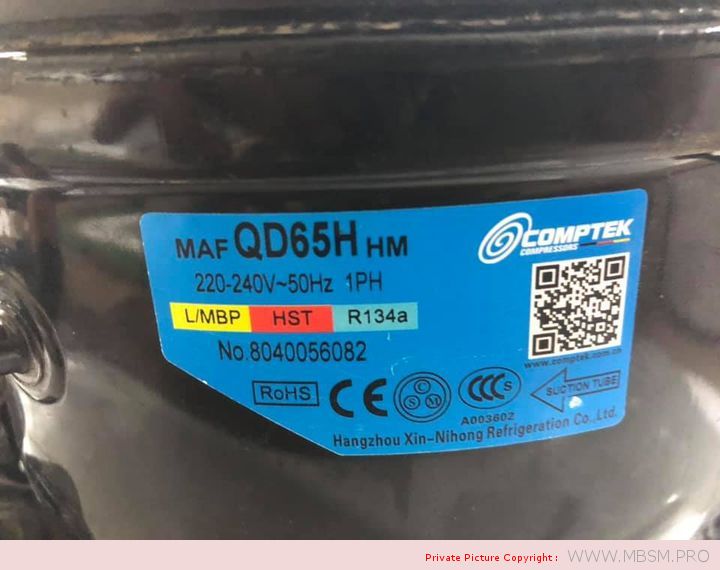

High Efficiency Refrigerator , Compressor , Lbp ,QD65H ,1/5HP ,60Hz ,6.5CC, 185W ,R134a ,LBP Piston Reciprocationg

Refrigerator Compressor 1/5HP AC 60Hz 6.5CC 185W for Refrigerator of South America
AC Compressor: R134A Hermetic LBP Piston Reciprocationg Compressor
Model: QD65H
Power Supply: 220-240/50-60V/Hz
Displacement: 7.5CC
Nominal Power: 1/5HP
Rated Power: 140/142W
Cooling Capacity: 160/185W
COP: 1.2/1.3W/W
Motor Type: RSIR
Starting relay: PTC
Starting Capacitor: /μ F
Running Capacitor: /μ F
Cooling Type: S
Application: LBP
Certificate: 3C/CE
1X20’FCL: 1920PCS
Application:
LBP: Low back pressure; Refrigerator, Freezer, Wine cooler
MBP: Medium Back Pressure; Air-conditioner, vending machine
HBP: High Back Pressure: Air-conditioner, ice maker
LBP ASHRAE Test Condition:
Evapration Temperature: -23.3 ºC
Condensing Temperature: 54.4 ºC
Subcooling Temperature: 32.2 ºC
Ambient Temperature: 32.2 ºC
MBP ASHRAE Test condition:
Evapration Temperature: -5 ºC
Condensing Temperature: 54.4 ºC
Ambient Temperature: 35 ºC
Subcooling Temperature: 46.1
Suction Temperature: 35 ºC
HBP ASHRAETest condition:
Evapration Temperature: 7.2ºC
Condensing Temperature: 54.4ºC
Ambient Temperature: 35ºC
Subcooling Temperature: 46.1ºC
Suction Temperature: 35ºC
Parameter Variation Range:
Cooling Capacity: ≥ 95%
Inpurt Power: ≤ 115%
Current: ≤ 110%
COP: ≥ 95%
Cooling Type:
S: Natural cooling
F1: Fan cooling, 200mm fan diameter, 1.5m/s air speed
F2: Fan cooling, 200mm fan diameter, 3m/s air speed
