Chauffage par le sol

Réalisation du plancher chauffant hydraulique réversible, à l’étage

Le plancher chauffant est monté sur un isolant mono-couche en polyuréthane offrant une excellente isolation et une excellente résistance à la compression.

Au RdC, l’isolant, d’épaisseur 60 mm, a une résistance thermique RD de 2,60 m2K/W (Équivalent à 10 cm de polystyrène expansé). Pour info, leTMS d’ép. 53 répond aux valeurs de la RT 2005.



Par contre, à l’étage, l’épaisseur de l’isolant est de 30 mm (RD de  1,20 m2K/W).

mbsm-dot-pro-chauffage-par-le-sol--henco--fr-henco--wwwmbsmpro

Panneaux de TMS MS en épaisseur 30

mbsm-dot-pro-chauffage-par-le-sol--henco--fr-henco--wwwmbsmpro
Mise en place de l’isolant d’épaisseur 30 après pose de la bande périphérique isolante en polyéthylène expansé de hauteur 150 mm et d’épaisseur 8 mm, que l’on aperçoit sur le pourtour de la pièce.

mbsm-dot-pro-chauffage-par-le-sol--henco--fr-henco--wwwmbsmpro
Mise en place de bandes adhésives pour rendre l’ensemble parfaitement étanche.

La partie réseau hydraulique est constitué de tube multicouche de marque HENCO en PER/Aluminium(0,4)/PER de Ø 16/20 sauf dans les salles de bain où l’on a du Ø 14/18.

Le tube multicouche est :
–  100% étanche à l’oxygène
–  Insensible à la corrosion ou aux dépôts
–  sans fissure de tension
–  lisse et offre de faible pertes de charge

et a une longévité garantie de 50 ans à 10 bars de pression à une température maxi de 70°C.

mbsm-dot-pro-chauffage-par-le-sol--henco--fr-henco--wwwmbsmpro

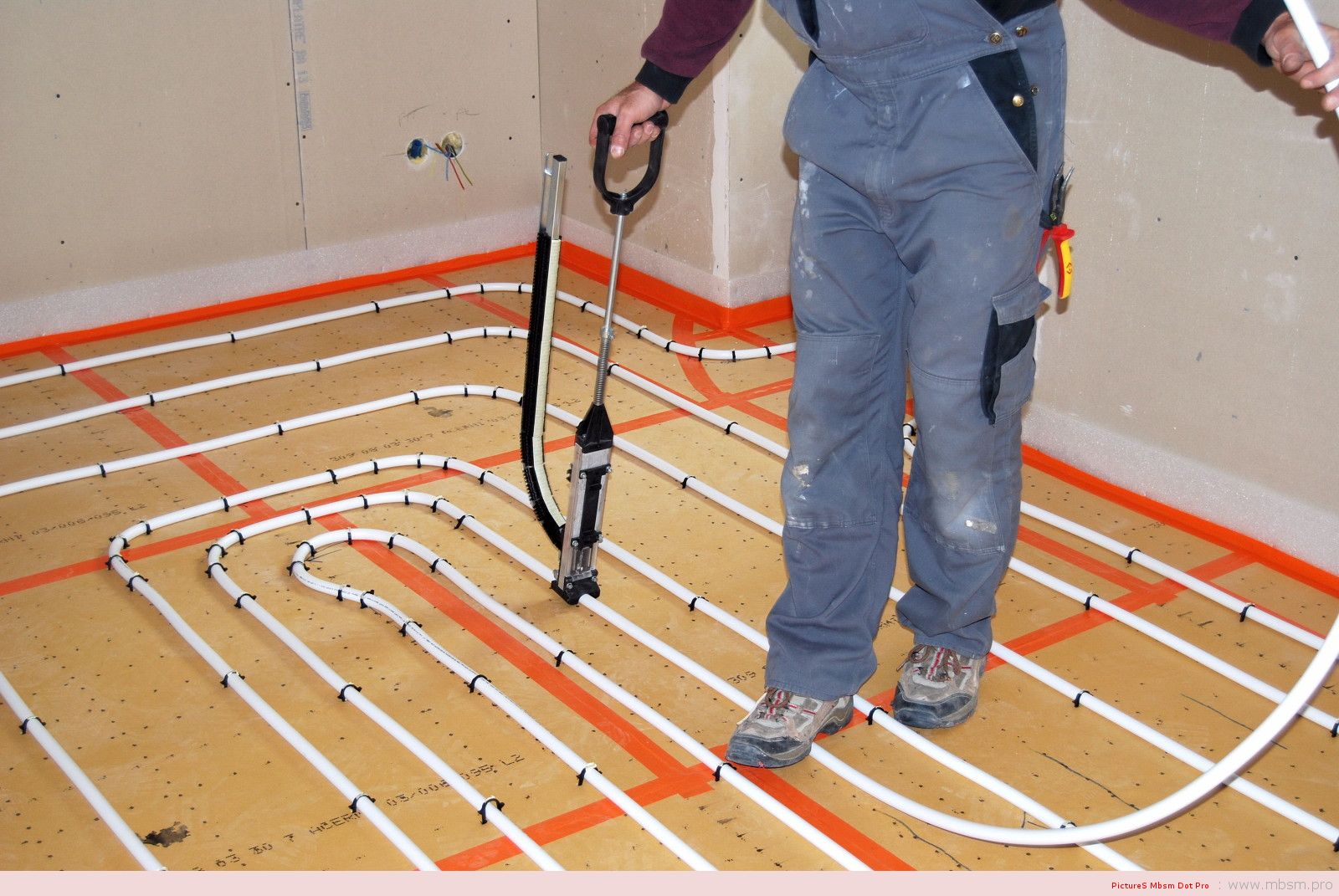

Mise en place du tube maintenu à l’aide d’agrafes, directement fixées dans l’isolant.

mbsm-dot-pro-chauffage-par-le-sol--henco--fr-henco--wwwmbsmpro
Vue de détail sur l’agrafeuse.

mbsm-dot-pro-chauffage-par-le-sol--henco--fr-henco--wwwmbsmpro

Mise en forme du tube pour le retour.

mbsm-dot-pro-chauffage-par-le-sol--henco--fr-henco--wwwmbsmpro

Retour du réseau une fois arrivé au centre de la pièce.

Tous ces tubes sont raccordés à un collecteur de départ (en rouge) et un collecteur de retour (en bleu).

Les collecteurs (type REHAU) sont équipés de robinets d’isolement et de réglage pour chaque circuit ; de purgeurs ; de vidanges ; d’un thermomètre et de débimètre incorporé à chaque circuit permettant un réglage facile des températures de chaque pièce.
Chaque chambre sera équipé de thermostat venant commander des micro-moteurs de vanne afin de réguler automatiquement la température. Ceux-ci  seront installés sur le collecteur de départ.

mbsm-dot-pro-chauffage-par-le-sol--henco--fr-henco--wwwmbsmpro
Collecteurs de l’étage. Les micro-moteurs ne sont pas encore, ici, installés.


Du lundi 4 mai au jeudi 7 mai

Réalisation du plancher chauffant , cette fois-ci au RdC.

mbsm-dot-pro-chauffage-par-le-sol--henco--fr-henco--wwwmbsmpro
Voilà le résultat dans le hall d’entrée,

mbsm-dot-pro-chauffage-par-le-sol--henco--fr-henco--wwwmbsmpro
Et ici dans le séjour. Le séjour est constitué de 4 réseaux indépendants.
Dans le fond, sur la gauche on aperçoit l’épargne pour la cheminée.

mbsm-dot-pro-chauffage-par-le-sol--henco--fr-henco--wwwmbsmpro
Dans le salle de bain, le pas est beaucoup serré ; ceci permettant d’obtenir une température plus élevée.

mbsm-dot-pro-chauffage-par-le-sol--henco--fr-henco--wwwmbsmpro
Les collecteurs du RdC, avec les liaisons PAC / collecteur en tube multicouche Ø 26/32.

Pour info, il a été déroulé :

•  Au Rez-de-chaussée, 1056 ml de tube multicouche HENCO de diamètre 16/20
•  A l’étage, 748 ml de tube multicouche HENCO de diamètre 16/20

plus les quelques dizaines de mètre linéaire de tube en 14/18 des deux salles de bain.
